Ovládá zobrazení grafiky a textu na kreslicí ploše.
- Klikněte na kartu Soubor
Možnosti. Klikněte na kartu Grafika.
| Možnost | Popis |
|---|---|
| Výkon navigace v pohledech | |
| Povolit navigaci při překreslování | Pozastaví kreslení prvků modelů, aby bylo možné procházet pohledy (při posunu, přiblížení nebo otočení). Pomocí této možnosti lze zvýšit výkon při procházení pohledů ve velkých modelech.
Další informace naleznete v části Povolení navigace při překreslování. |
| Zjednodušit zobrazení během navigace v pohledech | Omezením množství zobrazených detailů a pozastavením určitých grafických efektů zlepšuje výkon při navigaci v pohledu (při posunu, přiblížení nebo otočení).
Když s navigací přestanete, detaily a grafické efekty se zase zobrazí. |
| Režim zobrazení | |
| Vylepšit čáry vyhlazením | Zlepšuje kvalitu čar v pohledech, protože vyhlazuje hrany. Tato možnost je ve výchozím nastavení zapnuta, takže můžete zapnout funkci antialiasing pro konkrétní pohledy. Další informace naleznete v části Vylepšit čáry vyhlazením.
Poznámka: V zájmu optimálního výkonu je při použití funkce antialiasing třeba povolit hardwarovou akceleraci. Jestliže vypnete hardwarovou akceleraci, ale zapnete vyhlazení, můžete zpozorovat zpomalení výkonu při přibližování a posunu pohledu a manipulaci s pohledem.
|
| Barvy | |
| Pozadí | Změní barvu pozadí a prvků na kreslicí ploše. Kliknutím na hodnotu barvy určete novou barvu pozadí. Tmavší barvy způsobí, že se prvky zobrazí jako bílé.
|
| Výběr | Určuje barvu použitou k zobrazení vybraných prvků na kreslicí ploše. Kliknutím na hodnotu barvy určete nový výběr barvy.
|
| Poloprůhledná | Umožňuje zobrazení prvků, které jsou umístěny za vybranými prvky. |
| Předvýběr | Určuje barvu použitou k zobrazení zvýrazněných prvků, když přesunete kurzor nad prvek na kreslicí ploše. Kliknutím na hodnotu barvy určete novou barvu předvýběru.
|
| Varování | Určuje barvu použitou k zobrazení prvků, které jsou vybrány při zobrazení varování nebo chyby. Kliknutím hodnotu barvy určete novou barvu varování.
|
| Výpočet | Definuje barvu, která se použije k zobrazení prvků zahrnutých ve výpočtech na pozadí. Kliknutím na hodnotu barvy určíte novou barvu výpočtů.
|
| Úpravy výztuží | Definuje barvu, která se použije k zobrazení prvků výztuží upravovaných v prostředí editoru vazeb. Kliknutím na hodnotu barvy určíte novou barvu úprav výztuží.
|

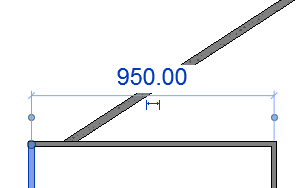

| Vzhled textu dočasných kót | |
| Velikost | Definuje velikost písma pro text v dočasných kótách.
|
| Pozadí | Určuje pozadí pro text v dočasných kótách: průhledné nebo neprůhledné.
|
