Vytvoření základního vzoru výplně

Základní vzor výplně se skládá z řady rovnoběžných nebo kolmých čar. Příkladem může být šikmé šrafování nebo vertikální obvodová konstrukce.

Videofilm: Vytvoření vzoru výplně

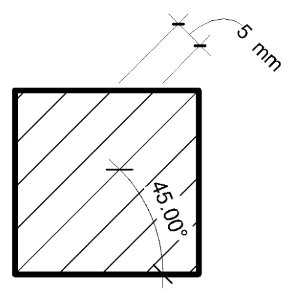

Vytvoření vzoru výplně pomocí rovnoběžných čar

1. Klikněte na kartu Správapanel Nastavenírozevírací seznam Další nastavení (Vzory výplní).
2. V dialogu Vzory výplní vyberte v části Typ vzoru možnost Kreslicí nebo Modelový.

   Pokud používáte konstrukční prvky aplikace Revit, vyberte pouze možnost Kreslicí.

3. Klikněte na možnost (Nový vzor výplně).

   Zobrazí se dialog Nový vzor.

4. Zadejte název nového vzoru.
5. Vyberte Základní.
6. Vyberte možnost Rovnoběžné čáry.
7. Zadejte hodnoty do polí Úhel čáry a Rozteč čar 1.

   U kreslicího vzoru tyto hodnoty ovlivňují rozteč na výkresu.

   U modelového vzoru tyto hodnoty ovlivňují rozteč na modelu.

8. Pokud vytváříte kreslicí vzor výplně, definujte, jak má být vzor výplně orientován na hostitelských hladinách. Podrobnosti najdete v části Orientace hostitele vzoru výplně.
9. Klikněte na tlačítko OK.

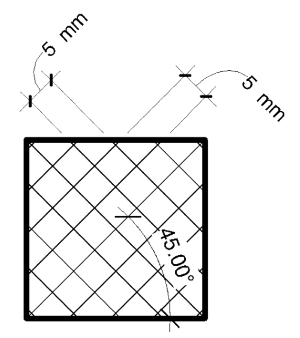

Vytvoření šrafovaného vzoru výplně

1. Postupujte podle kroku 1 až 5 z předchozího postupu.
2. Vyberte možnost Šrafování.
3. Zadejte hodnoty do polí Úhel čáry, Rozteč čar 1 a Rozteč čar 2.

   U kreslicího vzoru tyto hodnoty ovlivňují rozteč na výkresu.

   U modelového vzoru tyto hodnoty ovlivňují rozteč na modelu.

4. Pokud vytváříte kreslicí vzor výplně, definujte, jak má být vzor výplně orientován na hostitelských hladinách. Podrobnosti najdete v části Orientace hostitele vzoru výplně.
5. Klikněte na tlačítko OK.
