Při umísťování prvku či načrtnutí čáry se provede uchopení prvků na referenční roviny a další prvky ze stejné kategorie. Různé typy uchopení poskytují různá chování.
Při pohybu ukazatele myši jsou body uchopení indikovány na stavovém řádku.
Uchopení prvního nebo druhého bodu

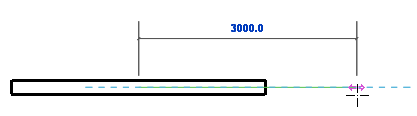

Uchopit kolineárně k existující čáře – Přichytí bod tak, aby byl kolineární s existující geometrií.
Uchopit k čáře – přichytí bod k existující čáře nebo geometrii. Ukazatel myši se také přichytí k polovině čáry.

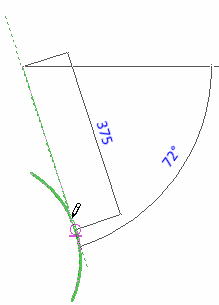

Uchopit tečně k oblouku – přichytí bod tečně ke konci existujícího oblouku.
Uchopit ke koncovému nebo středovému bodu – přichytí bod ke koncovému bodu přímky nebo oblouku, nebo k oblouku či středu oblouku.
Uchopení pouze druhého bodu nebo celé čáry
Horizontální nebo vertikální uchopení – při náčrtu přímky ji aplikace Revit přichytí tak, aby byla přesně horizontální nebo vertikální, pokud se ukazatel myši přiblíží k horizontále nebo vertikále.
Horizontální uchopení
Vertikální uchopení
Uchopit rovnoběžně s existující čárou – přichytí čáru rovnoběžně s existující geometrií.
Uchopit kolmo k existující čáře – přichytí čáru kolmo k existující geometrii.
