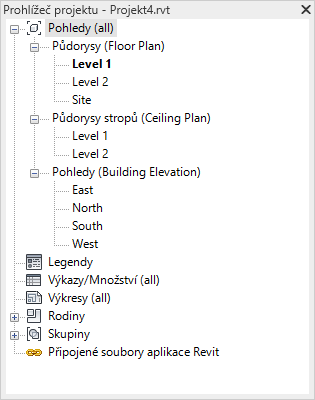

Prohlížeč projektu zobrazuje logickou hierarchii všech pohledů, výkazů, výkresů, rodin, skupin a dalších částí aktuálního projektu. Jak postupně rozbalujete a sbalujete jednotlivé větve, zobrazují se položky nižší úrovně.
Chcete-li otevřít Prohlížeč projektu, klikněte na kartu Pohled
panel Oknarozevírací seznam Uživatelské rozhraníProhlížeč projektu, nebo klikněte pravým tlačítkem myši kamkoli na okno aplikace a vyberte příkazy ProhlížečeProhlížeč projektu.
Vyhledávání a procházení
Rozsáhlé a složité projekty mohou v Prohlížeči projektu obsahovat stovky položek. Chcete-li rychle procházet a najít požadovanou položku, použijte některou z následujících metod:
- Klikněte v prohlížeči pravým tlačítkem a výběrem možnosti Vyhledat otevřete dialog Hledání v prohlížeči projektu.
- Chcete-li rozbalit nebo sbalit uzly nejvyšší úrovně v prohlížeči, klikněte pravým tlačítkem na uzel (například Pohledy nebo Rodiny) a vyberte položku Rozbalit vybrané nebo Sbalit vybrané.
- Chcete-li rozbalit nebo sbalit všechny uzly nejvyšší úrovně, klikněte pravým tlačítkem na uzel nebo v bílém prostoru prohlížeče a vyberte položku Rozbalit vše nebo Sbalit vše.
Vyhledávání z kreslicí plochy
- Pohledy
- Listy
- Legendy
- Rodiny / vnořené rodiny
- Skupiny
- Připojené soubory aplikace Revit
- Pohledy/výkresy sestav
- Reference pohledů
- Výkazy umístěné na výkresech
- Výkazy panelů umístěné na výkresech
- Legendy indexovaných poznámek
- Pohled výkazu (neumístěný na výkresu)
- Pohled výkazu panelu (neumístěný na výkresu)
- Zprávy
- Prvky, které neexistují v Prohlížeči projektu (některé poznámky)
- Pohledy a výkresy filtrované podle aktuální organizace prohlížeče
Přizpůsobení Prohlížeče projektu
Videofilm: Přizpůsobení Prohlížeče projektu
Chcete-li změnit umístění Prohlížeče projektu, přetáhněte jeho záhlaví. Chcete-li změnit jeho velikost, přetáhněte hranu. Změny velikosti a umístění Prohlížeče projektu se ukládají a při novém spuštění aplikace se obnoví.
Pohledy, výkresy a výkazy/množství si v Prohlížeči projektu můžete přizpůsobit stylu své práce. Viz část Uspořádání Prohlížeče projektu.
Pohledy, výkazy a výkresy
| Požadovaná akce | Postup |
|---|---|
| Otevře pohledu | Dvakrát klikněte na název pohledu nebo pravým tlačítkem myši klikněte na název a v kontextové nabídce klikněte na příkaz Otevře.
Název aktivního pohledu se zobrazí tučně. Poznámka: Rychlým dvojitým kliknutím se pohled otevře. Pomalým dvojitým kliknutím se pohled přejmenuje.
|
| Otevře výkresu, ve kterém je pohled umístěn | Klikněte pravým tlačítkem na název pohledu a klikněte na příkaz Otevře výkres.
Pokud je možnost Otevřít výkres vypnutá v místní nabídce, pohled se nenachází na výkresu nebo je to pohled výkazu či legendy, který může být umístěn na více výkresech. |
| Přidání pohledu do výkresu | Přetáhněte název pohledu na název výkresu nebo na výkres na kreslicí ploše.
Také můžete pravým tlačítkem myši kliknout na název výkresu a v kontextové nabídce kliknout na příkaz Přidat pohled. V dialogu Pohledy vyberte pohled, který chcete přidat, a klikněte na tlačítko Přidat pohled do výkresu. Po provedení jedné z uvedených akcí se výkres nastaví na kreslicí ploše jako aktivní a přidaný pohled se zobrazí jako výřez. Výřez se přesunuje spolu s kurzorem. Po přesunu výřezu do požadovaného umístění ve výkresu jej umístěte kliknutím. |
| Odebrání pohledu z výkresu | Pod názvem výkresu klikněte pravým tlačítkem myši na název pohledu a klikněte na příkaz Odebrat z výkresu. |
| Vytvoření nového výkresu | Klikněte pravým tlačítkem myši na větev Výkresy a klikněte na příkaz Nový výkres. |
| Kopírování pohledu | Pravým tlačítkem klikněte na název pohledu, klikněte na příkaz Duplikovat pohledDuplikovat.
|
| Kopírování pohledu s prvky specifickými pro pohled | Pravým tlačítkem myši klikněte na název pohledu, klikněte na příkaz Duplikovat pohled Duplikovat s detaily.
Do pohledu se zkopírují prvky specifické pro pohled (například detailní komponenty a kóty). Tento nástroj je k dispozici u půdorysných pohledů, detailních pohledů, pohledů schéma/kresba a pohledů řezu. Z půdorysných pohledů nelze kopírovat detaily. |
| Přejmenování pohledů a výkazů | buď klikněte pravým tlačítkem na název pohledu a na tlačítko Přejmenovat, nebo vyberte pohled a stiskněte klávesu F2, nebo na pohled pomalu dvakrát klikněte.
Poznámka: Rychlým dvojitým kliknutím se pohled otevře. Pomalým dvojitým kliknutím se pohled přejmenuje.
|
| Přejmenování výkresu | buď klikněte pravým tlačítkem na název výkresu a vyberte Přejmenovat, nebo výkres vyberte a stiskněte klávesu F2, nebo na něj pomalu dvakrát klikněte.
Poznámka: Rychlým dvojitým kliknutím se výkres otevře. Pomalým dvojitým kliknutím se výkres přejmenuje.
|
| Zavření pohledu | Pravým tlačítkem myši klikněte na název pohledu a klikněte na příkaz Zavřít. |
| Odstranění pohledu | Pravým tlačítkem myši klikněte na název pohledu a klikněte na příkaz Odstranit. |
| Změna vlastností | Klikněte na název pohledu a změňte vlastnosti na paletě Vlastnosti. |
| Rozbalení a sbalení větví v Prohlížeči projektu | Kliknutím na znaménko + větev rozbalíte, kliknutím na znaménko – větev sbalíte. K pohybu mezi větvemi slouží klávesy se šipkami.
Chcete-li rozbalit nebo sbalit uzly nejvyšší úrovně v prohlížeči, klikněte pravým tlačítkem na uzel a vyberte položku Rozbalit vybrané nebo Sbalit vybrané. |
| Vyhledání souvisejících pohledů | Pravým tlačítkem myši klikněte na název pohledu a klikněte na příkaz Najít související pohledy. |
Skupiny
| Požadovaná akce | Postup |
|---|---|
| Umístění instance skupiny v pohledu | V části Skupiny vyhledejte požadovanou skupinu a přetáhněte ji na kreslicí plochu. |
| Změna typů skupin | Pravým tlačítkem myši klikněte na typ skupiny a vyberte jeden z následujících nástrojů:
|
| Duplikovat typu skupiny | V části Skupiny vyhledejte požadovanou skupinu, pravým tlačítkem myši klikněte na název skupiny a klikněte na příkaz Duplikovat.
V Prohlížeči projektů se zobrazí nový typ skupiny. |
| Nové načtení skupiny | V části Skupiny vyhledejte požadovanou skupinu, pravým tlačítkem myši klikněte na název skupiny a klikněte na příkaz Načíst znovu. |
| Přejmenování skupiny | buď klikněte pravým tlačítkem na název skupiny a vyberte Přejmenovat, nebo skupinu vyberte a stiskněte klávesu F2, nebo na něj pomalu dvakrát klikněte. |
Připojené soubory aplikace Revit
| Požadovaná akce | Postup |
|---|---|
| Vytvoření nového připojení k modelu aplikace Revit | Pravým tlačítkem myši klikněte na větev Připojené soubory aplikace Revit a klikněte na příkaz Nové připojení. |
| Správa souborů připojených k modelu aplikace Revit | Pravým tlačítkem myši klikněte na větev Připojené soubory aplikace Revit, klikněte na příkaz Spravovat připojené soubory a klikněte na kartu Aplikace Revit. |
| Kopírování připojeného modelu aplikace Revit do jiného umístění v souboru projektu | V části Připojené soubory aplikace Revit vyhledejte připojený model, který chcete zkopírovat, pravým tlačítkem myši klikněte na jeho název a klikněte na příkaz Vytvořit instanci.
Kliknutím na kreslicí ploše umístěte novou instanci připojeného modelu. |
| Zrušení načtení nebo nové načtení připojeného modelu aplikace Revit | V části Připojené soubory aplikace Revit vyhledejte připojený model, pravým tlačítkem myši klikněte na jeho název a klikněte na požadovaný nástroj pro zrušení načtení nebo nové načtení modelu. |
| Uvolnění připojeného modelu aplikace Revit v prostředí se sdílením práce v místním souboru | Pod položkou Připojené soubory aplikace Revit vyhledejte připojený model, klikněte pravým tlačítkem na název připojení a vyberte jednu z následujících možností:
|
Rendrování
| Požadovaná akce | Postup |
|---|---|
| Rendrování obrázku | Zobrazte 3D pohled a klikněte na kartu Pohledpanel Grafika (Rendrovat). Poté vyberte možnost Rendrovat v dialogu Rendrování.
|
| Umístění rendrovaných obrázků do výkresů | Přetáhněte název rendrovaného obrázku na výkres na kreslicí plochu. |
