Pomocí procesu synchronizace prostřednictvím rozšíření Advance Steel Extension aktualizujete model aplikace Revit úpravami provedenými v aplikaci Advance Steel.
Synchronizace je proces, který umožňuje aktualizovat úpravy pomocí formátu SMLX, aniž by bylo nutné znovu importovat celou konstrukci. Úpravy se mohou týkat připojených nebo odstraněných objektů, geometrické pozice, rodiny, typu, materiálu nebo změn parametrů, zatížení atd.
Chcete-li sledovat změny, které jste provedli, můžete vygenerovat výpis z dialogu Synchronization.
Chcete-li zobrazit dialog Synchronization, postupujte následovně:
Na kartě Doplňky
klikněte u rozšíření Advance Steel Extension na možnost
(Synchronization).
Pracovní postup synchronizace:
- V projektu aplikace Revit zobrazte dialog Synchronization.
- Načtěte soubor SMLX, se kterým chcete projekt synchronizovat. V dialogu Synchronization možnost
(Load).
Poznámka: Chcete-li předejít chybám, doporučujeme nepoužívat soubor SMLX z jiného projektu. - Úpravy každého objektu se zobrazí v seznamu, který lze filtrovat.
Poznámka: Kliknutím pravým tlačítkem v dialogu a výběrem možností z místní nabídky je možné u seznamu přidávat nebo odebírat sloupce.
- Můžete použít změny týkající se vybraných úprav nebo celé sady.
Poznámka: Některé úpravy závisí na jiných. Proto se při použití změn pouze na závislé prvky může zdát, že žádné změny nebyly provedeny. Příklad Byl změněn typ rámové konstrukce, na které se nachází přípoj. Vzhledem k tomu, že parametry přípojů jsou vypočítány podle změn jejich vstupních prvků, přípoj se v dialogu Synchronization také zobrazí jako upravený. Pokud použijete úpravy pouze na přípoj, v projektu se nic nezmění. Pokud však použijete úpravy na rámovou konstrukci (změníte její typ), upraví se i přípoj.

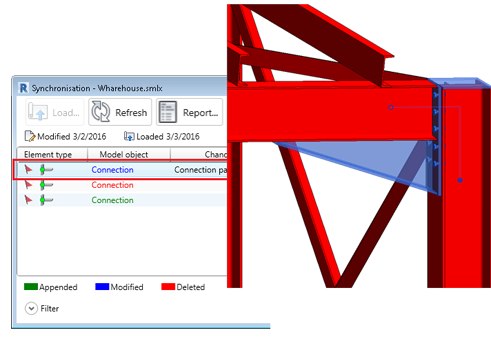

Zvýraznění vybraných prvků na kreslicí ploše
Chcete-li rychle zobrazit objekty modelu aplikace Revit, můžete dvakrát kliknout na čáry (upravené nebo odstraněné) v dialogu synchronizace, a zvýraznit tak a přiblížit objekty v modelu. Pokud není prvek v aktuálním pohledu viditelný, bude otevřen pohled, ve kterém prvek viditelný je. V případě, že prvek není viditelný v žádném pohledu projektu, zobrazí se zpráva s upozorněním, že nelze najít žádný pohled:
Synchronizace a jednotky projektu
Pomocí dialogu Synchronization lze pracovat s jednotkami a tolerancemi nastavenými v dialogu jednotek projektu v aplikaci Revit. Úpravou tolerance jednotek v dialogu Jednotky projektu můžete provádět správu počtu upravených čar, které jsou zobrazeny v dialogu synchronizace.
Hlavní zaškrtávací políčka s použitými filtry
V dialogu Synchronization jsou hlavní zaškrtávací políčka použita podle zadaných filtrů. Pokud jsou vybrány objekty pomocí filtrů a je aktivováno hlavní zaškrtávací políčko, zaškrtnou se jednotlivá políčka pouze u daných vybraných řádků.

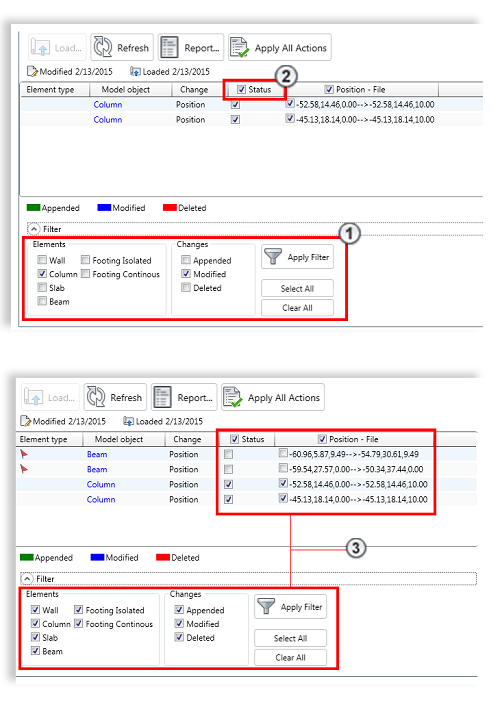

Na následujících obrázcích je uveden příklad:
Byly vybrány prvky sloupu k zobrazení.
Bylo vybráno hlavní zaškrtávací políčko Status.
Všechny objekty byly znovu zviditelněny.
V dialogu bude zobrazeno, že jednotlivá políčka jsou zaškrtnuta pouze u řádků označených jako Column.

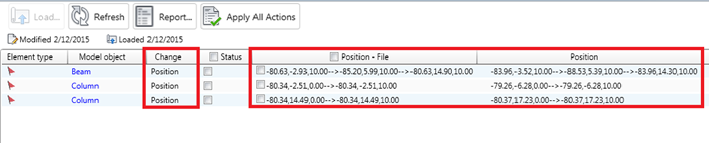

Zobrazení polohy a odsazení v dialogu synchronizace

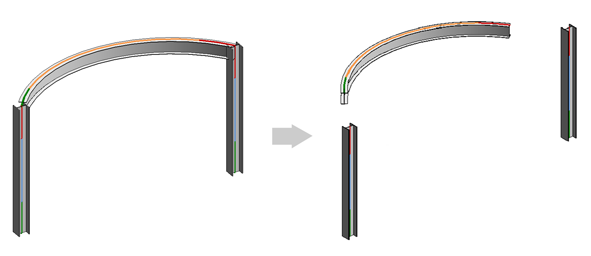

V dialogu Synchronization se změny polohy a odsazení zobrazují v jednom řádku úprav. Souřadnice vás informují o počátečních a koncových bodech osy systému. To platí pro všechny lineární prvky, včetně zakřivených nosníků. Přímé osy jsou definovány dvěma body s následující syntaxí „0,0,0->1500,0,0“ a osy zakřivených nosníků jsou definovány třemi body „0,0,0->1500,1500,0->3000,0,0“, přičemž prostřední souřadnice představují středový bod zakřiveného nosníku.

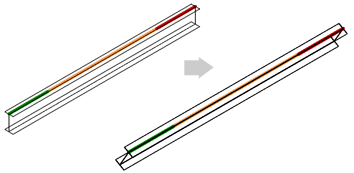

Otáčení nosníků a sloupů v dialogu Synchronization v aplikaci Revit
Dialog Synchronization zjistí a použije otáčení řezů nosníků a sloupů v aplikaci Revit. Změna se zobrazí se slovem Angle.
