Seznamte se s rozdělením konstrukčních desek na konfigurovatelné součásti pro sestavy prefabrikátů.
Předpoklady pro rozdělení konstrukční desky do sestav prefabrikátů:
- V části Konstrukce na paletě Vlastnosti musí být vybrán parametr Konstrukce.
- Jedna vrstva konstrukce desky musí být zadána jako Konstrukční materiál, a to i v případě, že je definována pouze jedna vrstva.
- Konstrukční materiál vrstvy musí mít definovanou hustotu.
Směr rozpětí

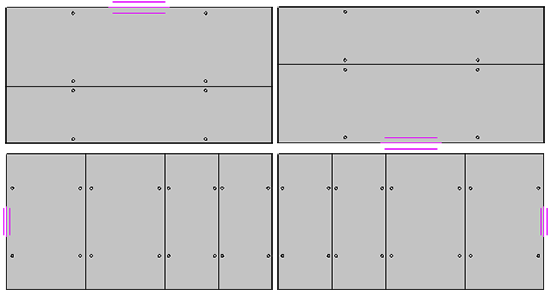

Směr rozpětí konstrukční desky určuje počáteční hranu pro segmentaci. Následující obrázky ukazují různá umístění segmentace na základě směru rozpětí obdélníkové desky.
Rozdělení konstrukčních vrstev ve vícevrstvých deskách

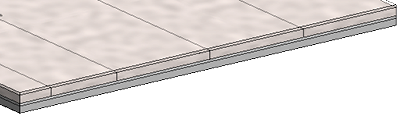

Pomocí nástrojů doplňku Structural Precast můžete společně s vrstvami sestavy prefabrikovaných konstrukčních desek zahrnout vrstvy litého betonu, vrstvy povrchů a další vrstvy. Desku je nejprve nutné převést na díly a potom můžete vybrat konstrukční vrstvu, která má být rozdělena do sestav.
Rozdělení asymetrických desek

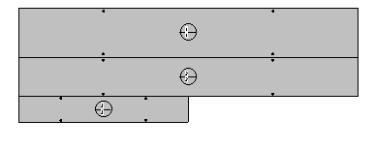

V některých případech jsou při rozdělení konstrukční desky generovány sestavy s asymetrickými tvary.

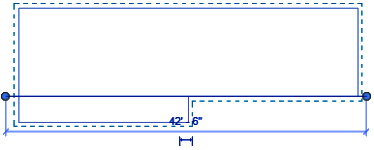

Chcete-li vynutit segmentaci podél zadané roviny, je nutné nejdříve převést podlahu na díly pomocí načrtnutých dělicích čar, kde by měla být rendrována příslušná segmentace.

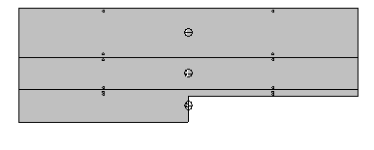

Nyní můžete tyto součásti vybrat a rozdělit je do sestav pomocí nástrojů konstrukčních prefabrikátů.
