Změna pořadí připojených prvků

Získejte informace o prioritě ocelových prvků v přípoji a naučte se měnit jejich pořadí.

V ocelovém přípoji je vždy jeden prvek považován za primární. K němu se pak připojují sekundární prvky.

: Primární prvky

: Sekundární prvky

Po výběru přípoje bude jeho primární prvek v symbolice obecných přípojů zobrazen jako plný kruh. Sekundární prvky budou zobrazeny jako kruhy s čísly. Zobrazená čísla určují pořadí dalších prvků v přípoji. Tyto informace jsou nutné ke správnému generování některých detailních přípojů.

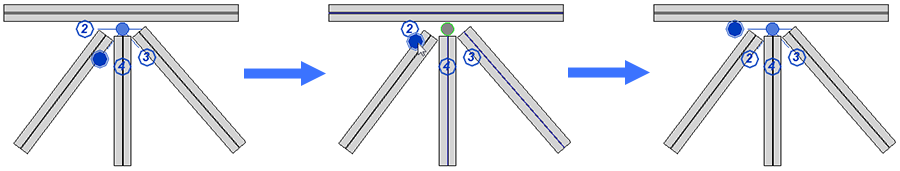

Změna primárního prvku v přípoji

1. Výběrem přípoje zobrazte pořadí prvků v přípoji.
2. Přetáhněte plný kruh na požadovaný primární prvek. Pořadí příslušných prvků se zamění.

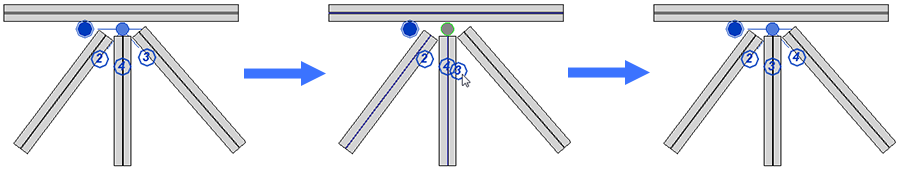

Změna pořadí sekundárního prvku v přípoji

1. Výběrem přípoje zobrazte pořadí prvků v přípoji.
2. Přetáhněte kruh s číslem prvku na kruh s jiným číslem. Tím zaměníte pořadí příslušných prvků.
