Příklady kótování montážních součástí v dílenských výkresech prefabrikátů

V této části naleznete příklady různých pracovních postupů kótování montážních součástí v pohledech dílenského výkresu prefabrikátu.

Kótování montážních součástí na jedné kótovací čáře

Kóty všech montážních součástí stejné rodiny se umístí na jednu čáru, pokud jsou montážní součásti umístěny na stejné straně od hostitelského prvku. Referencí tohoto umístění je střed prvku. Všechny montážní součásti stejné rodiny, které jsou v horní části středu hostitelského prvku, budou kótovány v horní části prvku. Montážní součásti pod středem budou kótovány pod prvkem. Stejné pravidlo platí i pro vertikální kótovací čáry. Kótovací body na rozsazích hostitelského prvku se přidají na kótovací čáru kromě kótovacích bodů montážních součástí (jeden bod vlevo a vpravo nebo nahoře a dole).

Příklad: Kótování středu kotevních desek v obou směrech v pohledu shora

1. Otevřete rodinu kotevních desek z následujícího umístění: Libraries\US Metric\Structural Connections\Mounting Parts\Fastening Plates\M_Plate with Anchors.rfa



2. V Prohlížeči projektu přepněte na Půdorysy podlaží, Ref. podlaží a vytvořte jednu horizontální čáru modelu a jednu vertikální čáru modelu, které se protínají ve středu kotevní desky.



3. Definujte podkategorii „Kóta_Horní“ a nastavte ji jako podkategorii u těchto dvou čar.
4. Definujte parametr instance kótovací čáry Viditelnost a nastavte čáry na neviditelné.

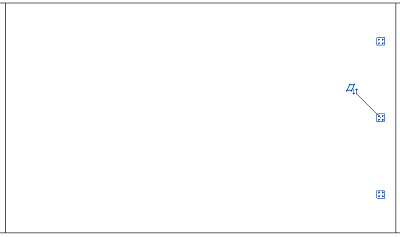

5. Načtěte rodinu kotevní desky do projektu a umístěte ji na stěnu.



6. Kliknutím na kartu Prefabrikát panel Segmentace (Rozdělit) rozdělte stěnu.
7. Kliknutím na kartu Prefabrikát panel Přípoje (Montážní součásti) přidejte kotevní desky do sestavy.
8. Kliknutím na kartu Prefabrikát panel Výroba (Dílenské výkresy) vytvořte pro sestavu dílenský výkres.

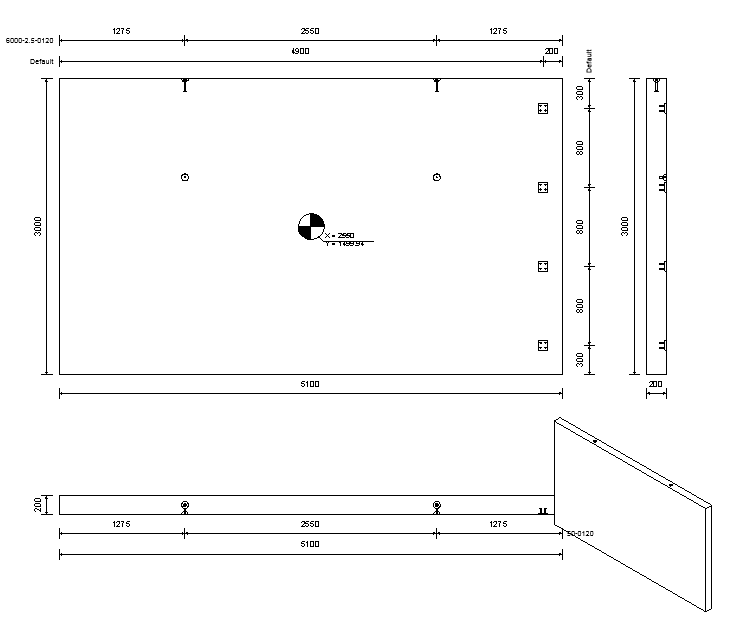

Střed kotevních desek je kótován v pohledu shora (na jedné čáře, protože se jedná o stejnou rodinu):

Podle názvu podkategorie by kótovací čáry měly být vytvořeny pouze při zobrazení kotevních desek shora (jak je zobrazeno v rodině). Pro stěnu v tomto příkladu, která je pouze v předním pohledu.

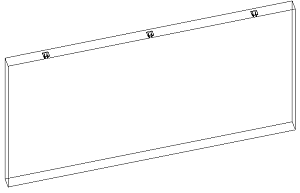

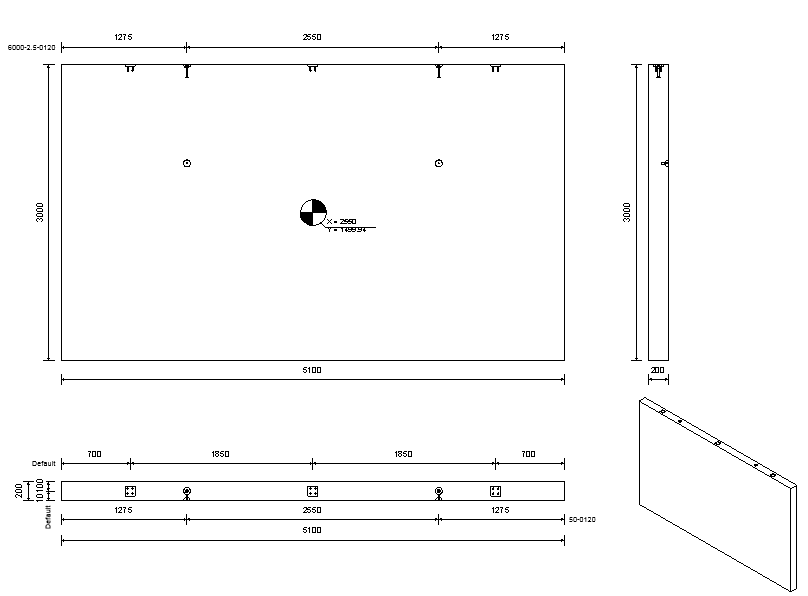

Pokud byly desky přidány na horní plochu stěny, rodiny budou kótovány pouze v horním pohledu výkresu:

Příklad: Kótování rodiny kotevní desky pomocí pouze jedné kótovací čáry

1. Vytvořte pouze jednu kótovací čáru místo dvou čar protínajících se uprostřed. Umístěte čáru do středu rodiny ortogonálně k rovině kotevní desky.

2. Nastavte podkategorii a parametr viditelnosti jako v prvním příkladu.

3. Načtěte rodinu do projektu a umístěte ji na stěnu.
4. Kliknutím na kartu Prefabrikát panel Segmentace (Rozdělit) rozdělte stěnu.
5. Kliknutím na kartu Prefabrikát panel Přípoje (Montážní součásti) přidejte kotevní desky do sestavy.
6. Kliknutím na kartu Prefabrikát panel Výroba (Dílenské výkresy) vytvořte pro sestavu dílenský výkres.

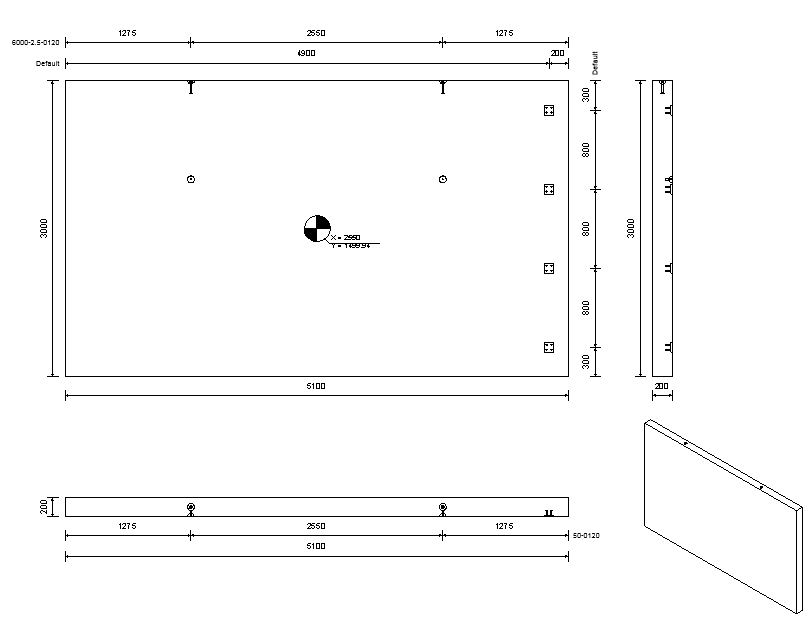

Rodina bude kótována stejným způsobem jako v prvním příkladu se dvěma důležitými rozdíly:

• V prvním příkladu by bylo možné vytvořit pouze jednu čáru, jak je ukázáno výše, díky čemuž by byly získány kóty buď pouze vertikálně, nebo pouze horizontálně. V druhém příkladu jsou kótovány oba směry pomocí stejné referenční čáry.
• Pokud je kotevní deska v prvním příkladu přidána otočená, není vůbec možné ji kótovat (referenční čáry již nejsou rovnoběžné s osou stěny). V druhém příkladu je střed desky vždy kótován.

Příklad: Kótování kotevní desky pomocí obrysu rodiny

1. Odeberte všechny kótovací čáry z rodiny.
2. Načtěte rodinu do projektu.
3. Kliknutím na kartu Prefabrikát panel Výroba (Dílenské výkresy) vytvořte pro sestavu dílenský výkres.

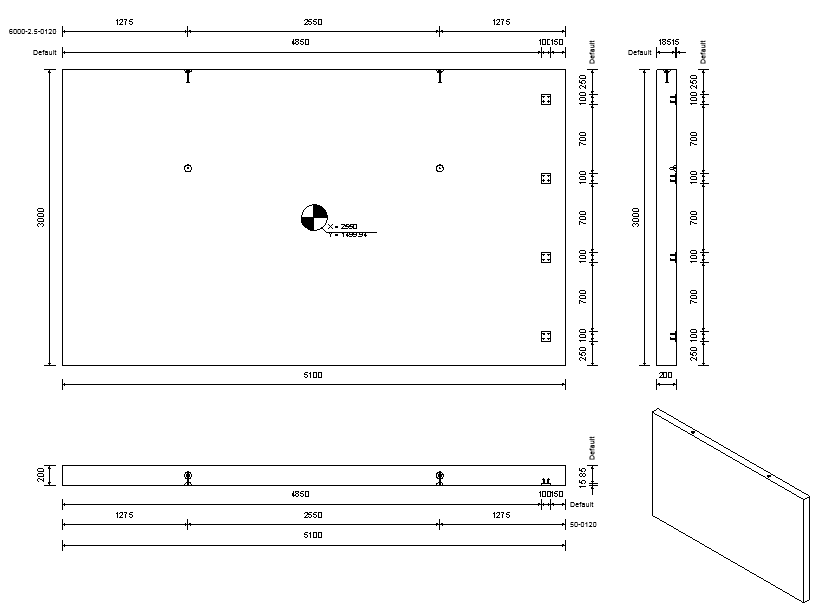

Rozsahy kotevních desek jsou kótovány ve všech pohledech (pomocí jedné kóty, protože se jedná vždy o stejnou rodinu).

V horním a předním pohledu je kótována pouze deska (bez ukotvení), protože v těchto pohledech jsou viditelné pouze kulaté plochy ukotvení, které proto nemají žádné reference na kótu.

Příklad: Kótování pomocí vnořených rodin

1. Vytvořte novou rodinu pomocí šablony založené na obecném modelu.
2. Načtěte kotevní desky s kótováním do rodiny a umístěte tři instance na horní plochu tělesa rodiny.



Poznámka: Parametr instance kótovací čáry Viditelnost musí být předán do nové rodiny.

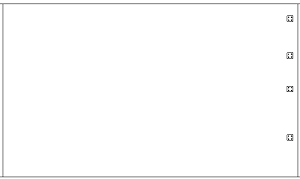

3. Umístěte novou rovinu na stěnu.



4. Kliknutím na kartu Prefabrikát panel Segmentace (Rozdělit) rozdělte stěnu.
5. Kliknutím na kartu Prefabrikát panel Výroba (Dílenské výkresy) vytvořte pro sestavu dílenský výkres.

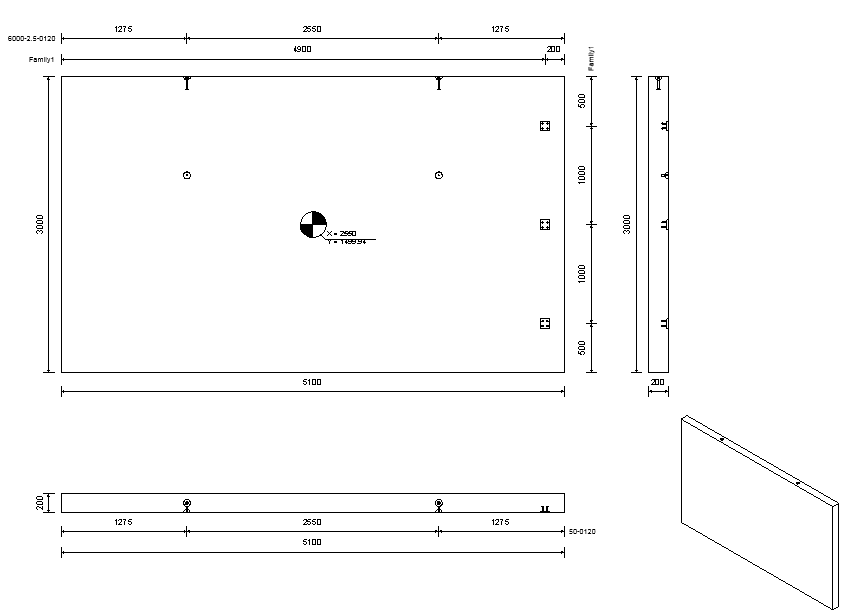

Kotevní desky jsou kótovány pouze v předním pohledu:
