Zkrácení začátku, konce, horní části nebo dolní části ocelového nosníku, vzpěry nebo sloupu k umístění geometrie nezbytné pro ocelové prvky výroby.
Zkrácení ocelového prvku rámové konstrukce
- Klikněte na kartu Ocel
panel Modifikátory

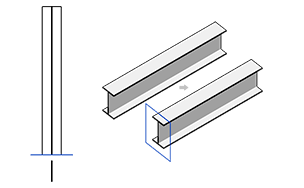

(Zkrácení).
- Klikněte na ocelový prvek rámové konstrukce. Řez se umístí na nejbližší konec k místu kliknutí na prvku.
Poznámka: Na nejbližší hraně vybraného konstrukčního prvku se vytvoří řez a po jeho vytvoření nebude možné změnit jeho umístění. - Výběrem řezu zobrazte jeho vlastnosti na paletě Vlastnosti:
- Zvýšení hodnoty délky bude řez dále zkracovat
- Zadejte zápornou hodnotu délky, aby se prvek prodloužil
- Chcete-li vytvořit úhlopříčný řez, přiřaďte hodnoty úhlu podél výšky a šířky nosníku.
Oříznutí prvku zkracováním jsou viditelná pouze v případě, že je možnost Úroveň detailů pohledu nastavena na hodnotu Jemná.
