Příhradové nosníky

Všechny typy v rodině příhradových nosníků mají stejné rozvržení profilu. Jednotlivé typy určují ostatní parametry, například rodiny rámových konstrukcí, které mají být použity k modelování pásů a stojinových prvků.

Při náčrtu čáry příhradového nosníku jsou vytvořeny rámové konstrukční prvky a jsou umístěny na čáry rozvržení určené pro vybranou rodinu.

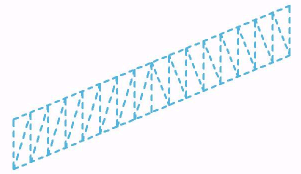

Při přesunu kurzoru na příhradový nosník na kreslicí ploše se prvek příhradového nosníku zobrazí jako skupina přerušovaných modrých čar. Samotný prvek příhradového nosníku lze vybrat kliknutím na kteroukoliv z těchto přerušovaných modrých čar. Dílčí prvky, které tvoří příhradový nosník, například horní pás, dolní pás a stojinové prvky, lze samostatně vybírat.

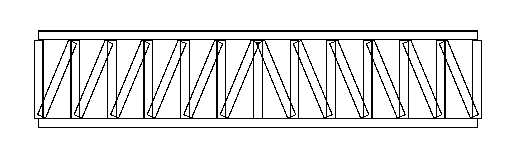

Prvky rámové konstrukce se vytvoří podél každé z těchto čar rozvržení. V rodině rozvržení příhradových nosníků lze definovat prvky rámových konstrukcí. Několik různých typů stejné rodiny může mít různé přednastavené rodiny rámové konstrukce, využívající totéž geometrické rozvržení.

Poznámka: Viditelnost a zobrazení prvku příhradového nosníku jsou ovládány pomocí rámových konstrukcí tvořících prvek příhradového nosníku.

V geometrickém rozvržení jsou zahrnuty konstrukční prvky, které jsou přiřazené k příslušnému typu žebříčkového nosníku. Tyto konstrukční prvky lze změnit na jinou velikost, jejich výběr však musí být proveden z velikostí dostupných v konkrétní rodině příhradového nosníku.
