Skalierungsverformung

Objekte wie Säulen können aus einer einzigen Kontur extrudiert werden, das einfach nur skaliert wird, während es den Pfad entlang wandert. Wenn Sie solche Objekte erzeugen möchten, wenden Sie am besten die Skalierungsverformung an.

• Ein Extrusionsobjekt auswählen. > Modifikatorgruppe > Rollout Verformungen > Skalierung

Tipp: Wenn eine Skalierung animiert wird, kann dies den Eindruck erwecken, als würde sich ein Extrusionsobjekt auf einem Pfad entlangbewegen. Mit dieser Technik können Sie Animationen erstellen, in denen Buchstaben oder Linien wie von Geisterhand auf den Bildschirm geschrieben werden.

Die Kurven der Skalierungsverformung haben folgende Eigenschaften:

• Zwei Kurven werden angezeigt: rot für die Skalierung an der X-Achse und grün für die Skalierung an der Y-Achse.
• Der vorgegebene Kurvenwert ist 100%.
• Durch Werte über 100% wird die Kontur vergrößert.
• Durch Werte zwischen 100% und 0% wird die Kontur verkleinert.
• Durch negative Werte wird die Kontur skaliert und gespiegelt.

Unter Verformungs-Dialogfeld finden Sie weitere Informationen über die Steuerelemente in diesem Dialogfeld.

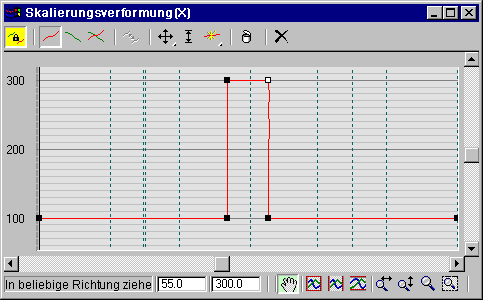

Dialogfeld der Skalierungsverformungskurve

Prozeduren

So wenden Sie die Skalierungsverformung an:

1. Wählen Sie ein Extrusionsobjekt aus.
2. Klicken Sie in der Modifikatorstapelanzeige auf "Loft-Extrusion".
3. Klicken Sie im Rollout "Verformungen" auf "Skalierung".
4. Bearbeiten Sie die Verformungskurven für die X- und Y-Achse.
