Kurvenpunkt

Dieser Befehl erstellt einen abhängigen Punkt, der sich auf einer Kurve oder in Relation zu einer Kurve befindet.

Der Punkt kann sich auf oder neben der Kurve befinden. Befindet er sich auf der Kurve, kann seine Position nur mit der U-Position gesteuert werden. Die U-Position legt eine Position entlang der Kurve (anhand der lokalen U-Achse der Kurve) fest. Die Position eines Punkts im Verhältnis zur U-Position kann auf drei Arten geändert werden.

Vorgehensweise

So erstellen Sie einen abhängigen Kurvenpunkt:

  1. Aktivieren Sie in der NURBS-Erstellungsgruppe (Kurvenpunkt erstellen).
  2. Klicken Sie entlang einer Kurve, um den Punkt zu positionieren.
  3. Während dieses Vorgangs werden die Kurve und die Position des Mauszeigers hervorgehoben.
  4. Passen Sie auf der Punkt-Unterobjektebene die Punktposition im Verhältnis zur Kurve durch Ändern der Kurvenpunktparameter im Rollout "Kurvenpunkt" an.
  5. Klicken Sie die rechte Maustaste, um die Punkterstellung zu beenden.

Benutzeroberfläche

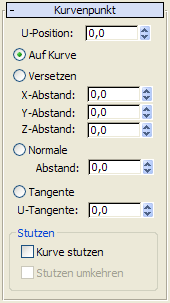

Wenn ein Kurvenpunkt-Unterobjekt gewählt ist, wird das Rollout "Kurvenpunkt" eingeblendet.

U-Position

Gibt die Position des Punkts auf der Kurve oder im Verhältnis zur Kurve an.

Auf Kurve

Wenn diese Option aktiviert ist, liegen die Punkte auf der Kurve an der U-Position.

Versatz

Verschiebt den Punkt anhand einer relativen (Objektraum-) X-,Y-, Z-Position.

Diese ist relativ zur U-Position.

"X-Abstand", "Y-Abstand" und "Z-Abstand"

Legt die Objektraumposition des Versatzkurvenpunkts fest.

Normal

Verschiebt den Punkt in Richtung der Kurvennormalen an der U-Position.

Abstand

Legt die Entfernung entlang der Kurvennormalen fest. (Negative Werte verschieben den Punkt in der der Normalen entgegengesetzten Richtung.)

Tangente

Verschiebt den Punkt entlang der Tangente an der U-Position.

U-Tangente

Legt die Entfernung von der Kurve entlang der Tangente fest.

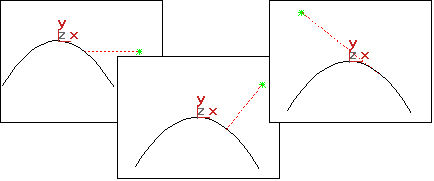

Versatz-, Normalen- und Tangentenverschiebung eines Kurvenpunkts

Stutzen (Bereich)

Mit den Optionen in diesem Bereich können Sie die übergeordnete Kurve stutzen.

Kurve stutzen

Wenn diese Option aktiviert ist, wird die übergeordnete Kurve anhand der U-Position des Kurvenpunkts gestutzt. Wenn sie deaktiviert ist (Vorgabe), wird die übergeordnete Kurve nicht gestutzt.

Stutzen umkehren

Wenn dieses Kontrollkästchen aktiviert ist, wird in entgegengesetzter Richtung gestutzt.

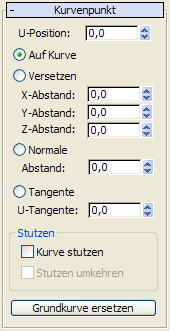

Basiskurve ersetzen

(Nur zum Änderungszeitpunkt.) Ermöglicht Ihnen das Ersetzen der übergeordneten Kurve. Klicken Sie auf diese Schaltfläche, und wählen Sie die neue Kurve aus, auf der der Kurvenpunkt basieren soll.
