Kurve angleichen

Dieser Befehl erstellt eine Punktkurve, die an die gewählten Punkten angeglichen wird. Die Punkte können zu zuvor erstellten Punktkurven- und Punktflächenobjekten gehören oder speziell erstellte Punkt-Unterobjekte sein. Dabei kann es sich nicht um KS handeln.

• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > Rollout "Kurven erstellen" > Bereichsfeld "Abhängige Kurven" > Schaltfläche "Kurve angleichen"
• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > NURBS-Erstellungsgruppe > (Angleichungskurve erstellen)

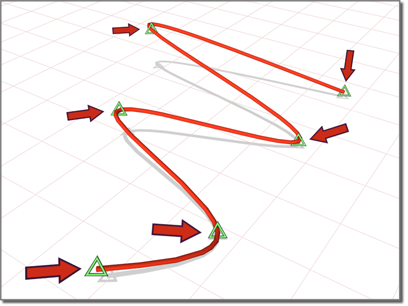

Ausrichten einer Kurve an ausgewählten Punkten

Vorgehensweisen

So erstellen Sie eine Punktkurve mit "Kurve angleichen"

Das NURBS-Objekt muss mindestens zwei Punkt-Unterobjekte enthalten.

1. Aktivieren Sie in der NURBS-Erstellungsgruppe (Angleichungskurve erstellen).
2. Klicken Sie auf mindestens zwei Punkte.

   Eine Punktkurve wird erstellt. Die Punktkurve verläuft in der Reihenfolge der Auswahl durch die ausgewählten Punkte.

   Sie können eine Punktauswahl mit der RÜCKTASTE in umgekehrter Reihenfolge wieder aufheben.

3. Drücken Sie die rechte Maustaste, um die Erstellung zu beenden.

Benutzeroberfläche

Für Punktkurven, die mit "Kurve angleichen" erstellt werden, stehen keine Parameter zur Verfügung.
