Wenn sich Haupt-Zeichnungen auf einem lokalen Rechner und Referenzen auf einem Server befinden, müssen Sie die Referenzen mit dem Dialogfeld Serverpfadzuordnung lösen.
So lösen Sie externe Referenzen:
- Öffnen Sie eine Hauptzeichnung auf dem Mac und deren XRef-Datei, die in Windows gespeichert wurde.
- Klicken Sie Mac- und Windows-Serverpfadzuordnung.

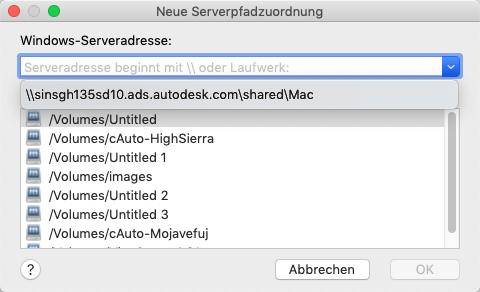

- Klicken Sie auf die Schaltfläche + klicken, um das Dialogfeld Neue Serverpfadzuordnung zu öffnen.
- Klicken Sie auf die Dropdown-Liste und wählen Sie die Windows-Serveradresse der fehlenden XRef-Datei, und klicken Sie auf OK.
- Klicken Sie auf OK im Dialogfeld Serverpfadzuordnung.

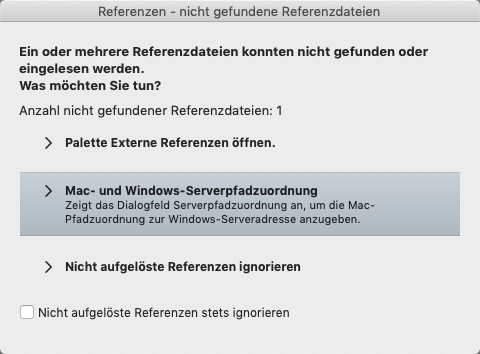

Das Dialogfeld Referenzen wird angezeigt.

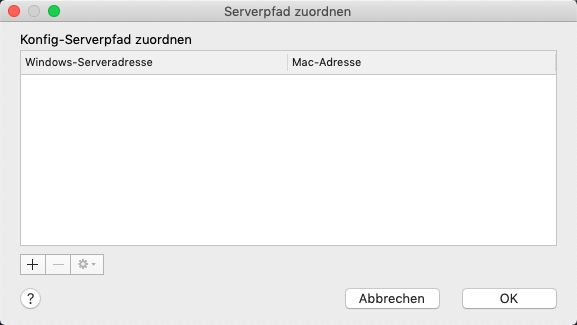

Das öffnet das Dialogfeld Serverpfadzuordnung.
Die fehlende Referenz wird nun in der Zeichnung angezeigt und der Pfad erscheint im Feld Gespeicherter Pfad des Dialogfelds Referenzmanager.
Ändern Sie in der Hauptzeichnung den Projektnamen von sysvar zu Projekt1. Dieser Wert wird in der Zeichnungsdatei gespeichert.
