Mithilfe von Prüfmaßen können Sie auf effektive Weise angeben, wie oft gefertigte Bauteile geprüft werden sollten, um sicherzustellen, dass sich der Bemaßungswert und die Toleranzen der Teile innerhalb des angegebenen Bereichs bewegen.
Felder eines Prüfmaßes
Wenn Sie mit Teilen arbeiten, die einen bestimmten Toleranz- oder Bemaßungswert einhalten müssen, bevor sie in das Endprodukt eingebaut werden, können Sie mithilfe eines Prüfmaßes die Häufigkeit festlegen, mit der das betreffende Teil getestet werden soll.

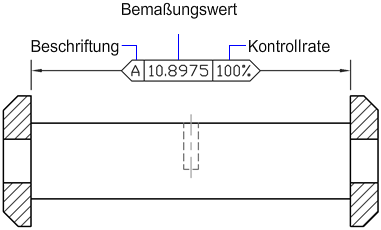

Sie können allen Arten von Bemaßungsobjekten ein Prüfmaß hinzufügen. Es setzt sich aus einem Rahmen und aus Textwerten zusammen. Der Rahmen für ein Prüfmaß besteht aus zwei parallelen Linien, wobei das Ende rund oder quadratisch ist. Die Textwerte werden durch vertikale Linien getrennt. Ein Prüfmaß kann bis zu drei unterschiedliche Informationsfelder beinhalten: Prüfbezeichnung, Bemaßungswert und Kontrollrate.
- Prüfbezeichnung
-
Text zur Identifizierung eines Prüfmaßes. Die Bezeichnung befindet sich ganz links auf dem Prüfmaß.
- Bemaßungswert
-
Der angezeigte Bemaßungswert ist der gleiche Wert wie vor Hinzufügen des Prüfmaßes. Der Bemaßungswert kann Toleranzen, Text (Präfix und Suffix) und den gemessenen Wert enthalten. Der Bemaßungswert befindet sich in der Mitte auf dem Prüfmaß.
- Kontrollrate
-
Text zur Angabe der Häufigkeit, mit der der Bemaßungswert überprüft werden soll. Die Häufigkeit wird in Prozent angegeben. Die Kontrollrate befindet sich ganz rechts auf dem Prüfmaß.
Sie können allen Arten von Bemaßungen Prüfbemaßungen hinzufügen. Die aktuellen Werte einer Prüfbemaßung werden in der Eigenschaftenpalette unter Sonstiges angezeigt. Zu den Werten gehören die Eigenschaften, mit denen das Erscheinungsbild des Rahmens gesteuert wird, sowie der Text für die Bezeichnung und Rate.
