Falls Sie eine Achse aus einer Polylinie erstellen, passen Sie die Methode der Beschaffenheit der Polylinie an. Das Dialogfeld für diese Art der Achsenerstellung enthält das Kontrollkästchen Bogen zwischen Tangenten hinzufügen (siehe Abbildung 1).

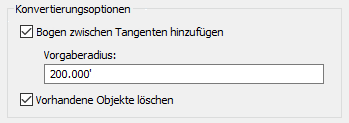

Abbildung 1: Details im Dialogfeld zur Achsenerstellung
Wenn Sie dieses Kontrollkästchen Bogen zwischen Tangenten hinzufügen aktivieren, erhalten Sie eine Achse mit eingefügten Pufferelementen an der Stelle, wo zwei gerade Segmente verbunden werden. Diese Pufferelemente sind einfach zu bearbeiten, da sie stets Tangenten beibehalten. Falls Ihre Eingabe-Polylinie über Bogen verfügt, werden diese in der Achse zu Festelement - Bogen, das beim Bearbeiten keine Tangenten beibehält. Sie können als Festelement - Bogen beibehalten werden, falls keine weitere Bearbeitung notwendig ist. Eine Alternative wäre, diese Festelement - Bogen-Teilobjekte zu löschen und ein Pufferelement - Bogen zwischen den benachbarten Objekten einzufügen. Das Pufferelement - Bogen behält auch während der Bearbeitung der Achse Tangenten bei.
Objekttypen
Falls Sie Achsen mithilfe von Konstruktionswerkzeugen entwerfen, könnte die Vielfalt der Linien-, Bogen- und Übergangsbogen-Werkzeuge unübersichtlich erscheinen. Um die richtige Auswahl zu treffen, ist es hilfreich, den Unterschied zwischen festen, verschiebbaren und Pufferelementen zu kennen:
- Festelemente werden durch spezifische Punkte definiert, ohne topologische Beziehung zu angrenzenden Elementen. Bei Bearbeitungsoperationen bleiben Festelemente mit angrenzenden Elementen verbunden, können jedoch aus der Tangente verschoben werden. Dies ist der Elementtyp, den Sie erhalten, wenn Sie eine Polylinie zu einer Achse konvertieren.
- Verschiebbare Elemente sind mit einem vorhandenen Element verbunden und behalten Tangenten dazu bei. Deren Endpunkte sind jedoch durch andere Kriterien bestimmt, wie z. B. Radius, Länge, einen Zwangspunkt oder den Ausgleichsweg durch eine Reihe von vorgegebenen Punkten.
- Pufferelemente werden stets zwischen zwei vorhandenen Elementen erstellt und behalten stets die Tangenten dazu bei. Bei den Pufferelementen handelt es sich um die flexibelsten Elemente bei Bearbeitungsoperationen.
Wenn Sie festgelegt haben, welcher Elementtyp für Ihren Entwurfskontext am besten geeignet ist, können Sie entsprechende Linien, Bogen, Übergangsbogen oder Kombinationen basierend auf den verfügbaren Entwurfsdaten auswählen, je nachdem, ob Sie beispielsweise über einen bekannten Zwangspunkt, Länge oder Radius verfügen.
