Verwenden Sie den Befehl Neigung (prozentual/Verhältnis) für Elementkanten festlegen, um die Neigung (prozentual oder Verhältnis) zwischen Scheitelpunkten auf zwei oder mehr sich schneidenden Elementkanten zu bearbeiten.
Damit die Elementkanten als sich schneidend angesehen werden können, müssen sie entweder einen TS-Punkt oder einen Höhenpunkt am Schnittpunkt aufweisen. Bevor Sie diesen Befehl verwenden, können Sie mit dem Befehl Punkte an Kreuzungspositionen einfügen TS-Punkte oder Höhenpunkte auf sich kreuzenden Elementkanten im selben Gebiet einfügen.
Anmerkung: Die sich überschneidenden Elementkanten müssen sich nicht im selben Gebiet befinden.
Sie müssen den Verbindungspunkt der Elementkante bei Auswahl der Punkte hervorheben. Wenn Sie den Cursor darüber bewegen, um das Symbol hervorzuheben, wird ein Punkt markiert.
- Klicken Sie auf Registerkarte Ändern
Gruppe Höhen bearbeiten
Neigung (prozentual/Verhältnis) für Elementkanten festlegen
.
- Wählen Sie eine der verbundenen Elementkanten aus.
- Klicken Sie, um den Anfangspunkt des Segments auszuwählen, das Sie bearbeiten möchten.
Anmerkung: Der Anfangspunkt darf nicht der Schnittpunkt zweier Elementkanten sein.
- Geben Sie optional die Höhe des Anfangspunkts an, indem Sie eine Höhe eingeben.

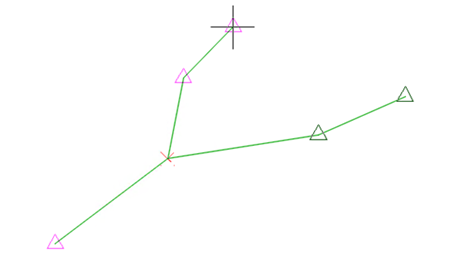

- Bewegen Sie den Cursor über die Punkte auf den sich schneidenden Elementkanten, die Sie bearbeiten möchten.
Wenn Sie den Cursor über die einzelnen Punkte bewegen, wird das Symbol hervorgehoben.Anmerkung: Sie müssen alle Elementkanten-Verbindungspunkte hervorheben. Wenn Sie die Punkte auswählen, muss jeder Schnittpunkt, an dem Elementkanten verbunden sind, hervorgehoben werden, oder die gewünschten Segmente werden nicht ausgewählt. Wenn Sie beispielsweise den Endpunkt einer dritten Elementkante auswählen möchten, müssen Sie nicht nur den ersten Schnittpunkt, sondern auch den Schnittpunkt zwischen der zweiten und dritten Elementkante hervorheben.
- Klicken Sie, um den Endpunkt des zu bearbeitenden Segments auszuwählen.
- Führen Sie einen der folgenden Schritte aus, um die Neigung (prozentual oder Verhältnis) zwischen dem Anfangs- und Endpunkt zu definieren:
- Geben Sie eine Neigung (prozentual) ein.
- Geben Sie Neigung ein, und bestimmen Sie eine Neigung (Verhältnis).
Tipps zur Verwendung des Befehls Neigung (prozentual/Verhältnis) für Elementkanten festlegen
- Wenn Sie die Punkte auswählen, muss jeder Schnittpunkt, an dem Elementkanten verbunden sind, hervorgehoben werden, oder die gewünschten Segmente werden nicht ausgewählt.
- Wenn Sie die Auswahl eines Punkts abbrechen möchten, stellen Sie sicher, dass Sie den Cursor genau über den Punkt bewegen.
- Es ist nicht möglich, die Auswahl des ersten Punkts abzubrechen.
- Wenn Sie in der Befehlszeile die Option Endpunkt eingeben, um einen anderen Endpunkt auszuwählen, müssen Sie zunächst alle anderen Punkte außer dem Anfangspunkt erneut auswählen, bevor Sie den neuen Endpunkt auswählen.
- Die Verwendung des Befehls Neigung (prozentual/Verhältnis) für Elementkanten festlegen wird nicht für mehrere Elementkanten unterstützt, die am selben Punkt beginnen und enden und eine geschlossene Schleife bilden.
