Verbesserungen bei Bauteilen

Neue Arbeitsabläufe in dieser Version steigern Ihre Produktivität.

Abrundungen

Der Befehl Rundung wird in den Rahmen der Eigenschaftengruppe verschoben und in drei Befehle unterteilt: Rundung, Flächenabrundung, Vollständige Abrundung. Ältere Rundungen werden zum entsprechenden Typ migriert. Die Namen von älteren Rundungen werden während der Migration nicht geändert.
  • Rundung

    Weitere Informationen finden Sie unter So erstellen Sie Kantenabrundungen.

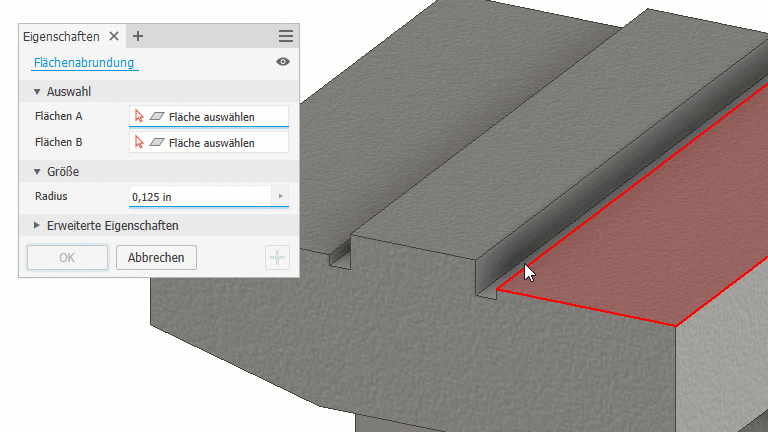

  • Flächenabrundung
    Fügt ein Rundungselement zwischen zwei nicht angrenzenden Flächen eines einzelnen Volumenkörpers hinzu. Wenn es sich um angrenzende Elemente handelt, werden diese abgeschlossen und ausgefüllt, um die Rundung zu erstellen.

    Weitere Informationen finden Sie unter So erstellen Sie Flächenabrundungen.

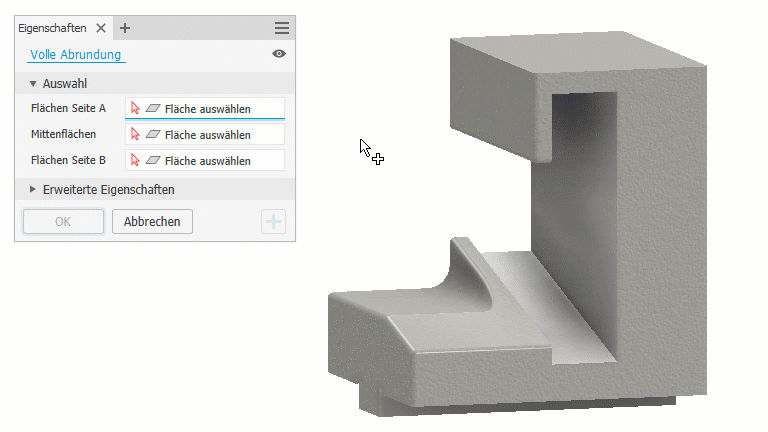

  • Volle Abrundung

    Fügt ein Rundungselement tangential zu ausgewählten Flächen oder Flächensätzen hinzu.

Weitere Informationen finden Sie unter So erstellen Sie volle Abrundungen.

Ältere Rundungen

Wenn Sie eine ältere Komponente bearbeiten, ändern sich Rundungselemente erst, wenn Sie diese bearbeiten. Daher werden Browser-Knoten für Rundungen so wie bisher angezeigt, bis die Rundung bearbeitet wird. Wenn Sie auf OK klicken, wird der Browser-Knoten aktualisiert.

Elementbemaßungen

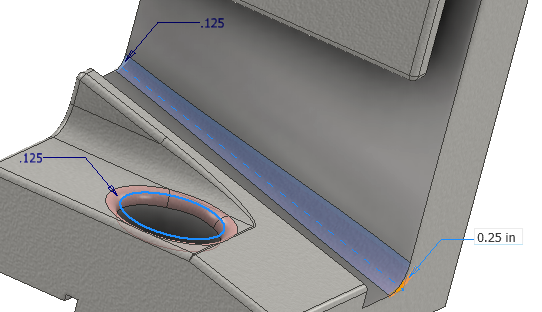

Elementbemaßungen werden aktualisiert und mit erweiterten Führungslinien angezeigt, um freie Sicht auf das Element und dessen Auswirkungen auf das Modell während und nach der Erstellung zu ermöglichen. Ältere Bemaßungen werden aktualisiert, wenn die Bauteile in Inventor geöffnet werden.

Extrusion

Flächenmodus

Die Eigenschaftsgruppe Extrusion wurde aktualisiert, um die Option Flächenmodus deutlicher sichtbar zu machen. Der vorgegebene Extrusionstyp ist ein Volumenkörper. Aktivieren Sie den Flächenmodus, um Flächen zu extrudieren. Deaktivieren Sie den Flächenmodus, um Volumenkörper zu extrudieren. Die Einstellung für den Flächenmodus wird als Teil einer Voreinstellung gespeichert.

Weitere Informationen finden Sie unter So erstellen Sie extrudierte Elemente.
