Am Arbeitsablauf Schattierte Ansichten wurden Verbesserungen vorgenommen.
Erstellen einer schattierten Ansicht der referenzierten Bauteile jetzt unterstützt

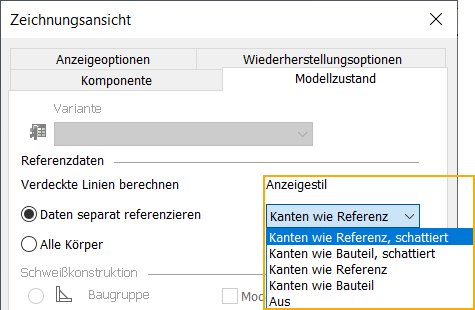

Das Dialogfeld Zeichnungsansicht wurde verbessert, sodass Sie nun schattierte Ansichten der referenzierten Bauteile erstellen können. Der Abschnitt mit den Linienstileinstellungen wurde in Anzeigestil umbenannt und wie folgt aktualisiert:
- Zwei neue Optionen zum Erstellen von schattierten Ansichten von referenzierten Bauteilen wurden hinzugefügt:
- Kanten wie Referenz, schattiert
- Kanten wie Bauteil, schattiert
Die beiden neuen schattierten Optionen sind nur verfügbar, wenn eine Erstansicht, eine projizierte Ansicht oder eine Schnittansicht platziert wird, und enthält Referenzbauteile.
- Zwei der bisherigen Linienstiloptionen wurden umbenannt:
- Als Referenzbauteile wurde in Kanten wie Referenz umbenannt.
- Als Bauteile wurde in Kanten wie Bauteil umbenannt.
Weitere Informationen zu Zeichnungsansichten finden Sie unter Dialogfeld Zeichnungsansicht - Referenz.
