Zahlreiche Produktivitätsverbesserungen wurden vorgenommen, z. B. bei der Dateibenennung, beim neuen Kategoriefilter, bei Bearbeitungsfunktionen und in weiteren Bereichen.
Eigenschaftsgruppen
Gruppe Gestell sind jetzt Eigenschaftsgruppen, die optimierte Arbeitsabläufe bieten.
Gestell einfügen
Weitere Informationen finden Sie unter So erstellen Sie Basis-Strukturgestelle.
-
Ändern
Weitere Informationen finden Sie unter Ändern von Basisrahmenvarianten.
Eckverbindung
Anmerkung: Auf Gestell stutzen wurde in Eckverbindung umbenannt, damit die Ergebnisse der Operation mit dem Befehlsnamen übereinstimmen.
Stutzen - Auf Fläche dehnen
Weitere Informationen finden Sie unter So ändern Sie die Darstellung der Enden und wenden sie auf Gestelle an.
Wiederverwenden
Wiederverwendung ändern
Weitere Informationen finden Sie unter Wiederverwenden und Wiederverwendung ändern.
Gestell-Profilelement - Informationen
Weitere Informationen finden Sie unter Gestell-Profilelement - Informationen.

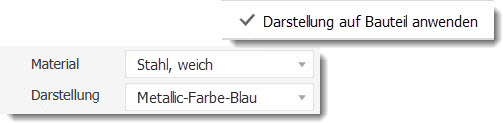

Neue Darstellungseinstellung
Die Option Darstellung auf Bauteil anwenden wurde dem Menü Erweiterte Einstellungen für Einfügen, Ändern, Wiederverwenden und Wiederverwendung ändern hinzugefügt. Aktivieren Sie die neue Option, damit die Gestellbauteile in derselben Farbe wie die Baugruppe angezeigt werden. Bisher wurde bei Gestellbauteilen die Darstellungsfarbe der Baugruppe nicht verwendet.

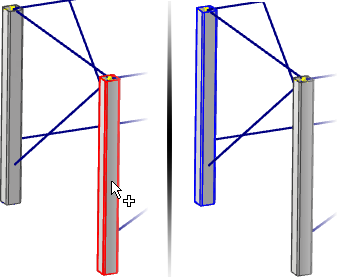

Verbesserung bei der Wiederverwendung
Bisher musste bei der Auswahl einer wiederzuverwendenden Variante das Original ausgewählt werden. In dieser Version können Sie zur Auswahl der Quelle eine wiederverwendete Variante auswählen.
Neue Steuerelemente zum Zoomen und Anzeigen
Legt die Ansicht lotrecht zu den Gestell-Manipulatoren fest.
Vergrößert die Gestell-Manipulatoren.
Zeigt die ursprüngliche Ansicht wieder an.
Befehl Nuten

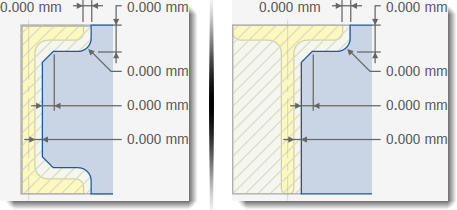

Der Befehl Nuten verfügt über zwei neue benutzerdefinierte Profile: Benutzerdefinierte C-Vorlage und Benutzerdefinierte T-Vorlage.
Weitere Informationen finden Sie unter So ändern Sie die Darstellung der Enden und wenden sie auf Gestelle an.
Einfügen und Ändern

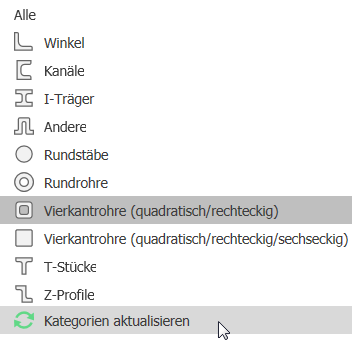

Die Dropdown-Liste Kategorien verfügt über den neuen Befehl Kategorien aktualisieren, wodurch die Liste neu erstellt wird, sodass benutzerdefinierte Bibliothekseinträge für Lese-/Schreibzugriff enthalten sind.

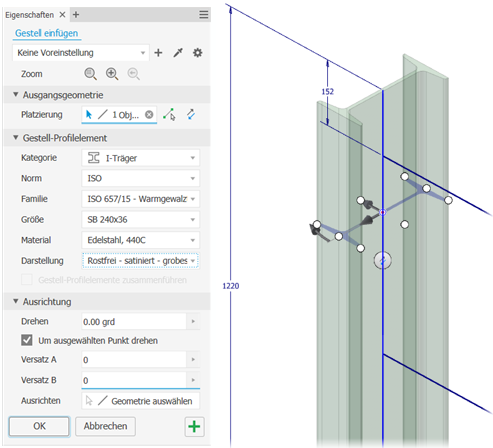

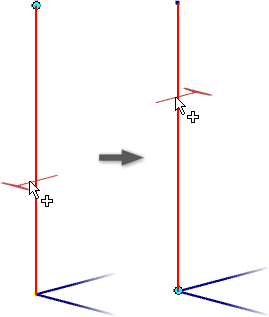

Mit dem Befehl Einfügen wird jetzt eine Vorschau der Variantenform angezeigt, und beim Markieren der Skizziergeometrie wird ein Ursprungszeichen angezeigt. Wenn Sie den Cursor entlang der Platzierungsskizze verschieben, können Sie die Position des Ursprungs und die Profilausrichtung ändern, bevor Sie klicken.
Weitere Informationen finden Sie unter So erstellen Sie Basis-Strukturgestelle.
Weitere Informationen finden Sie unter Ändern von Basisrahmenvarianten.

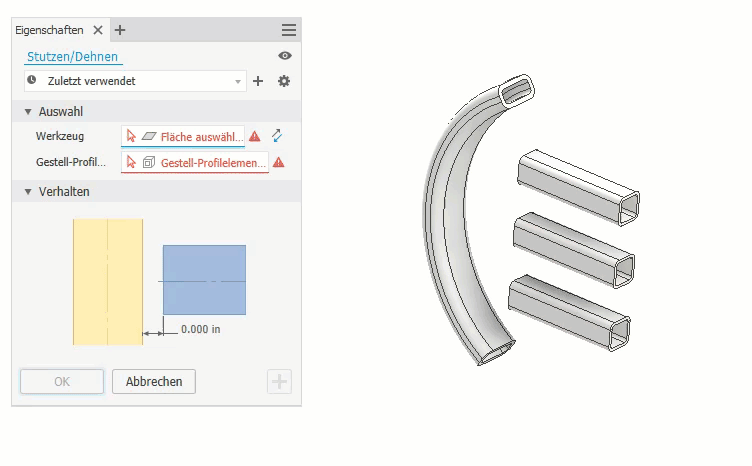

Stutzen und Dehnen für Kurven
Der Befehl Stutzen/Dehnen unterstützt jetzt die Auswahl einer gekrümmten Fläche zur Definition des Werkzeugs.
Eine Inventor® Ideas-Übermittlung
Weitere Informationen finden Sie unter So ändern Sie die Darstellung der Enden und wenden sie auf Gestelle an.
Verbesserungen bei den Vorgaben für Dateibenennung
Dem Dialogfeld unter Anwendungsoptionen Registerkarte Datei Vorgaben für Dateibenennung wurden neue Funktionen hinzugefügt, und es wurde aktualisiert, um die Produktivität zu steigern.
Die folgenden Verbesserungen wurden für die Registerkarte Gestell-Generator vorgenommen:
- Das Erscheinungsbild des Dialogfelds wurde modernisiert.
- Zur Verbesserung der Navigation wird der Inhalt jetzt als Browser-Struktur angezeigt.
- Der Inhalt wurde neu angeordnet, um weitere Funktionen integrieren zu können.

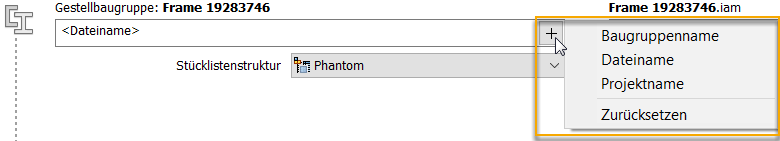

- Der Abschnitt Attribut hinzufügen wurde durch die Schaltfläche
ersetzt, und Sie können wie in der folgenden Abbildung gezeigt darauf zugreifen:
- Eine Dropdown-Liste mit der Vorgabe-Stücklistenstruktur von Baugruppen wurde hinzugefügt.
- Baugruppenpfad, Arbeitsbereich und Benutzerpfad wurden den Optionen für Speicherort hinzugefügt.

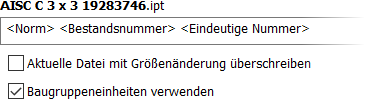

- Ein Kontrollkästchen wurde hinzugefügt, um Optionen zum Steuern der Vorgabeeinheiten bereitzustellen. Deaktivieren Sie das Kontrollkästchen Baugruppeneinheiten verwenden, um die Einheiten der Vorlage zu verwenden. Aktivieren Sie das Kontrollkästchen, um die Einheiten der Baugruppe zu verwenden.
Weitere Informationen finden Sie unter So passen Sie Gestell-Generator-Dateinamen und die Ordnerstruktur an.
