Verbesserungen bei Skizzen

Entdecken Sie die neuesten Verbesserungen der Skizzierumgebung.

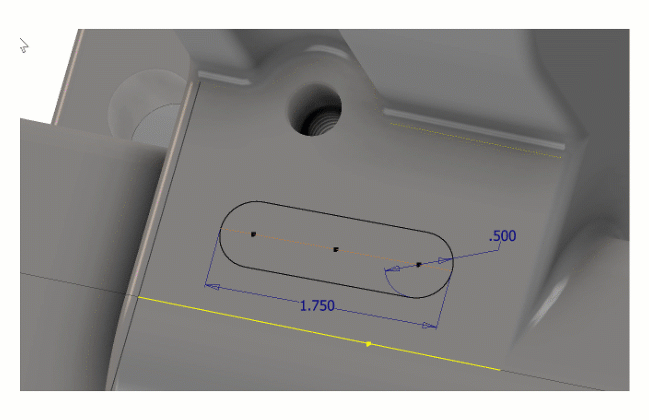

Sie können jetzt Abstands- und 3-Punkt-Winkelbemaßungen auf Skizzierlinien-, Bogen- und Bauteil-Kantenmittelpunkte in Bauteil-, Baugruppen- und Zeichnungsskizzen anwenden.

Weitere Informationen finden Sie unter So arbeiten Sie mit Skizzenbemaßungen.

Eine Inventor® Ideas-Übermittlung

Bearbeiten und Freigeben von Skizzen aus Skizzenbemaßungen

Es ist jetzt möglich, eine Skizze aus einer ausgewählten Skizzenbemaßung in Bauteilen und Baugruppen zu bearbeiten oder freizugeben. Nachdem Sie eine Bemaßung ausgewählt haben, steht die Option Skizze bearbeiten im Inhaltsmenü für Bauteile und Baugruppen zur Verfügung. Die Option Skizze wieder verwenden steht nur für Bauteile zur Verfügung. Folgende 2D-Skizzenbemaßungen werden unterstützt: Versatzbemaßung, Abstandsbemaßung mit zwei Punkten, Tangentenabstandsbemaßung, Winkelbemaßung mit zwei Linien, Winkelbemaßung mit drei Punkten, Durchmesserbemaßung, Radiusbemaßung.

Eine Inventor® Ideas-Übermittlung
