In der Bauteilumgebung wurden mehrere Produktivitätsverbesserungen vorgenommen.
Fensterauswahl mehrerer Volumenkörper in einer Bauteildatei
Sie können jetzt mehrere Volumenkörper in einer Bauteildatei mit mehreren Volumenkörpern (.ipt) mithilfe der Fensterauswahl auswählen, indem Sie den entsprechenden Auswahlfilter festlegen:
- Stellen Sie den Auswahlfilter auf Körper ein, um mehrere Körper per Fensterauswahl oder Kreuzen-Fenster auszuwählen.
- Stellen Sie den Auswahlfilter auf Flächen und Kanten ein, um mehrere Flächen/Kanten mithilfe eines Auswahlfensters oder Kreuzen-Fensters auszuwählen.
Eine Inventor® Ideas-Übermittlung
Weitere Informationen zu Auswahlfiltern finden Sie unter Befehl Auswählen - Referenz.
Erweiterte Informationen im Browser anzeigen aktiviert für mehrere Befehle
Die Optionen Erweiterte Informationen nach Elementknotennamen im Browser anzeigen (verfügbar unter Anwendungsoptionen/Registerkarte Bauteil) und Erweiterte Namen anzeigen (verfügbar im Menü des Modell-Browser-Werkzeugs) wurden verbessert. Sie unterstützen nun auch die folgenden Befehle:
- 3D-Modell
Arbeitselemente
- Spiegeln
- Alle Arbeitsebenen
- Alle Arbeitspunkte
- Gesamte Arbeitsachse
Zugriff: Über Registerkarte Anwendungsoptionen/Bauteile
Zugriff über Menü des Modell-Browser-Werkzeugs
Eine Inventor® Ideas-Übermittlung
Weitere Informationen finden Sie unter Registerkarte Bauteil - Referenz (Anwendungsoptionen).
Eine Inventor® Ideas-Übermittlung
Weitere Informationen zur Verwendung des Befehls Spiegeln finden Sie unter So ordnen Sie Bauteilelemente in Anordnungen an.

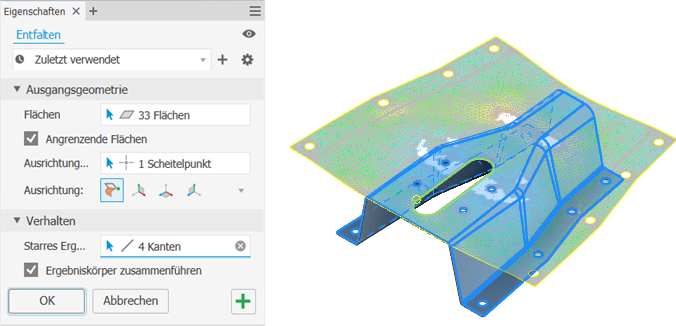

Entfalten
- Wählen Sie mehrere planare Bohrungen aus, die starr sein sollen.
- Benennen Sie das Abwicklungselement um.
- Richten Sie die Ergebnisse am Modell oder an den Ebenen XY, XZ oder YZ aus.
Weitere Informationen finden Sie unter So wickeln Sie Flächen ab.
3D-Beschriften

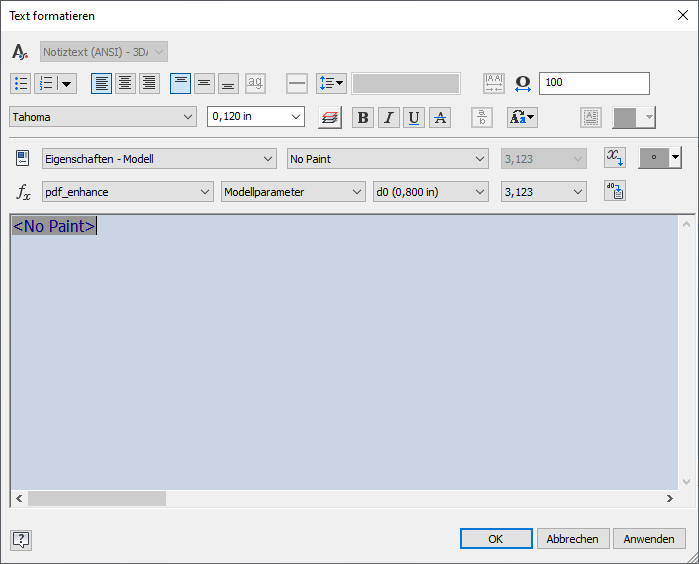

Sie können nun benutzerdefinierte Eigenschaften in den Befehlen Führungslinientext, Allgemeine Anmerkung und Allgemeine Profilanmerkung hinzufügen.
Weitere Informationen finden Sie unter So arbeiten Sie mit Text und Führungslinien.
