Diese neue, leistungsstarke Funktionalität ermöglicht das Zuweisen von Eigenschaften zu einzelnen Komponentenexemplaren. Zugewiesene Eigenschaften werden in der übergeordneten Baugruppe gespeichert.
Im Gegensatz zu iProperties wirken sich Exemplareigenschaften nicht auf die referenzierten Komponentendateien aus. Exemplareigenschaften werden nur einzelnen Komponentenexemplaren zugewiesen und können benutzerdefinierte iProperties überschreiben. Exemplareigenschaften sind in Anmerkungen wie Positionsnummern, Führungslinienkommentaren und Bauteillisten verfügbar.
Exemplareigenschaften:
- Weisen einzelnen Komponentenexemplaren (Bauteile, Baugruppen) Informationen (Beschriftungen, Eigenschaften) zu.
- Werden in der direkt übergeordneten Baugruppe gespeichert.
- Wenn in einer Unterbaugruppe gespeichert, sind sie in der obersten Baugruppe verfügbar.
- Können als Erweiterung von benutzerdefinierten iProperties betrachtet werden.
- Können unabhängig von benutzerdefinierten iProperties vorhanden sein oder benutzerdefinierte iProperty-Werte überdecken (überschreiben).
- Werden im Dialogfeld Exemplareigenschaften oder Stückliste erstellt und bearbeitet.
- Können in Bauteillisten, Positionsnummern, Führungslinienkommentare und skizzierte Symbole aufgenommen werden.
- Wenn keine Exemplareigenschaften vorhanden sind, funktionieren Stücklisten, benutzerdefinierte iProperties, Bauteillisten, Positionsnummern und Führungslinienkommentare wie in früheren Versionen.
Hierzu können Sie Exemplareigenschaften verwenden:
- Überschreiben von benutzerdefinierten iProperty-Werten für Bibliothekskomponenten (Inhaltscenter).

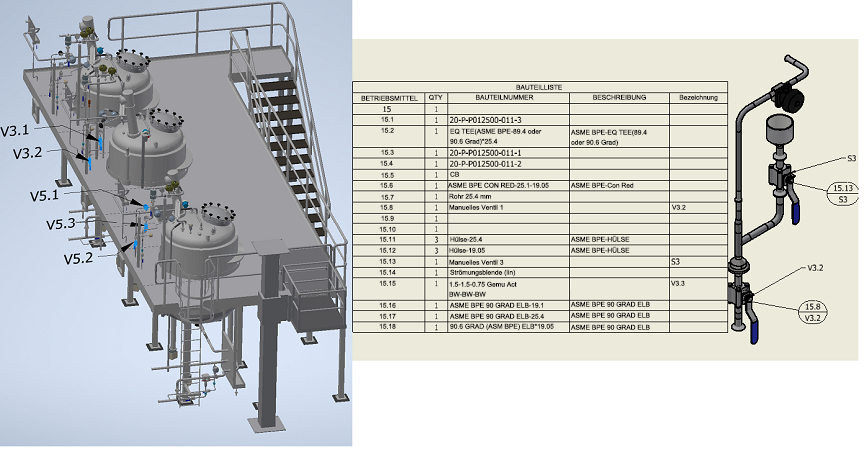

- Hinzufügen von Beschriftungen aus schematischen Darstellungen zu Komponenten im 3D-Modell und Verwenden in der Dokumentation.
- Identifizieren des Speicherorts einzelner Komponenten in Transportfeldern oder in der Installation.
- Trennen Sie einzelne Exemplare in der Stückliste und Bauteilliste, und fügen Sie spezifische Informationen hinzu, beispielsweise Komponenteneinstellungen oder mögliche Komponentenersetzungen.
- Hinzufügen von benutzerdefinierten IDs zu einzelnen Komponenten oder Komponentenexemplaren und Verwenden derselben, um Positionsnummern in Baugruppen- und Unterbaugruppenzeichnungen zu ersetzen.
- Hinzufügen von Montageinformationen zu Modellen. Weisen Sie beispielsweise einzelnen Baugruppenkomponenten Arbeitsschrittnummern zu, oder fügen Sie Schweißinformationen zu verschweißten Komponenten hinzu.
Weitere Informationen finden Sie unter Exemplareigenschaften oder So arbeiten Sie mit Exemplareigenschaften.
