Der Arbeitsablauf für Arbeitsblattformate wurde optimiert, um einen produktiveren Prozess zum Erstellen von Zeichnungsdateien (.idw, .dwg) zu ermöglichen. Neue Verhaltensweisen machen Zeichenarbeitsabläufe wiederholbar und erfordern weniger Aufwand.
Schneller Einstieg: Optimierter Arbeitsablauf für Arbeitsblattformate/Blätter
Überblick: Erstellung von Ansichten und Ansichtseinstellungen jetzt automatisiert
Wenn Sie eine Zeichnungsvorlage für eine neue Zeichnungsdatei auswählen, werden Sie für jedes Blatt mit einer oder mehreren vordefinierten Ansichten zur Eingabe einer Komponente aufgefordert. Die Komponente wird entsprechend den für jede Ansicht definierten Einstellungen platziert. Nehmen wir beispielsweise an, Sie haben in Ihrer Vorlage ein Blatt mit zwei Erstansichten, einer parallelen und einer Hilfsansicht mit benutzerdefinierten Ansichtseinstellungen erstellt. Beim Erstellen einer neuen Zeichnung werden Sie aufgefordert, eine Komponente für das Blatt anzugeben. Die Komponente in diesem Beispiel wird mit zwei Erstansichten, einer parallelen und einer Hilfsansicht platziert, entsprechend den benutzerdefinierten Ansichtseinstellungen, die in den einzelnen Ansichten des Blatts definiert sind.
Zusätzlich zu den Ansichten und Ansichtseinstellungen bleiben die Blecheinstellungen und die Bauteilliste sowie deren Formateinstellungen auch beim Erstellen einer neuen Zeichnung mit einem Blatt mit vordefinierten Ansichten erhalten.
Weitere Informationen finden Sie unter So arbeiten Sie mit Blättern und Arbeitsblattformaten.
Verbesserungen beim Arbeitsablauf für Zeichnungsvorlagen/Blätter und Arbeitsblattformate
Wenn Sie ein neues Zeichnungsblatt aus einem vorhandenen Arbeitsblattformat erstellen, übernimmt das neue Blatt die folgenden Einstellungen, basierend auf dem ursprünglichen Arbeitsblattformat:
- Die Einstellungen der einzelnen platzierten Ansichten. Wenn beispielsweise eine Ansicht schattiert und eine andere nicht schattiert platziert wird, werden die Ansichten jedes Mal, wenn Sie das Arbeitsblattformat mit benutzerdefinierten Blättern verwenden, mit denselben Einstellungen platziert.
- Blecheinstellungen
Anmerkung: Wenn eine Abwicklung definiert ist, werden Arbeitsblattformate und Vorlagen aktualisiert, um die Blechabwicklungsansicht beizubehalten, wie dies bei einer Erstansicht geschieht. Wenn Sie eine Vorlage für das Arbeitsblattformat wählen, in der eine Abwicklungsansicht gespeichert ist, wird diese basierend auf dem Blechbauteil, das als Quelle für die Zeichnung dient, ausgefüllt.
- Die Bauteilliste und die zugehörigen Formateinstellungen.
- Allgemeine/generische Tabellen
- Anmerkungen und Text
Verbesserungen im Dialogfeld Komponente für die Ansicht auf Blatt auswählen

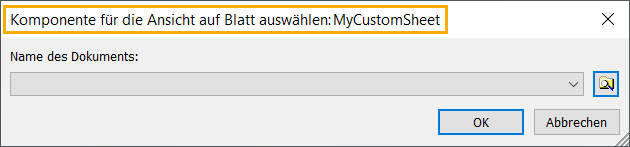

- Der Name des Blatts, das von der ausgewählten Komponente verwendet wird, wird jetzt im Titel angezeigt.
- Die Größe des Dialogfelds kann jetzt angepasst werden.
Verbesserungen im Dialogfeld Arbeitsblattformat erstellen
- Wenn Ansichten an Blatt anpassen ausgewählt ist, werden die Ansichten automatisch entsprechend der Größe der Komponenten und des Blatts skaliert. Wenn diese Option deaktiviert ist (Vorgabe), verwenden Ansichten, die mit diesem benutzerdefinierten Arbeitsblattformat erstellt werden, den Maßstab, der in den Ansichten verwendet wurde, als dieses benutzerdefinierte Arbeitsblattformat gespeichert wurde.
- Die Größe des Dialogfelds kann jetzt angepasst werden.
Weitere Informationen finden Sie unter So arbeiten Sie mit Blättern und Arbeitsblattformaten.
Verbesserungen bei der Zeichnungserstellung

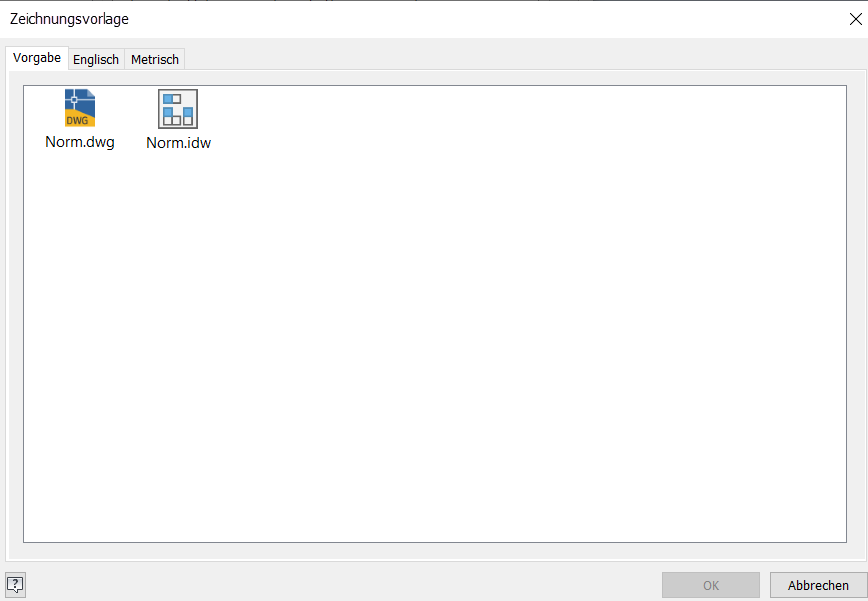

Greifen Sie beim Erstellen einer neuen Zeichnungsdatei direkt auf Arbeitsblattformatvorlagen zu.

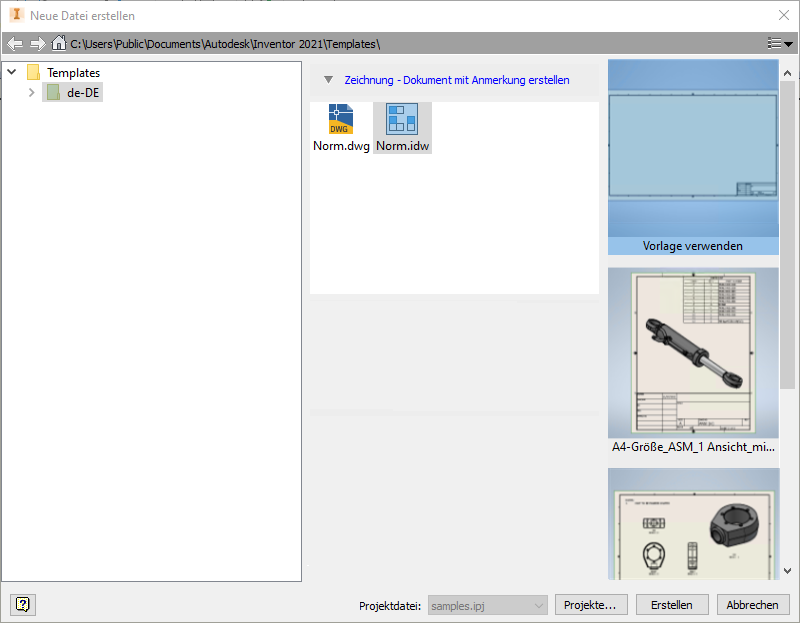

- Im Dialogfeld Neue Datei erstellen: Zeichnungsvorlagen sind jetzt in der Spalte auf der rechten Seite verfügbar. Miniaturansichten zeigen die in der Zeichnungsvorlagendatei gespeicherten Arbeitsblattformate an.

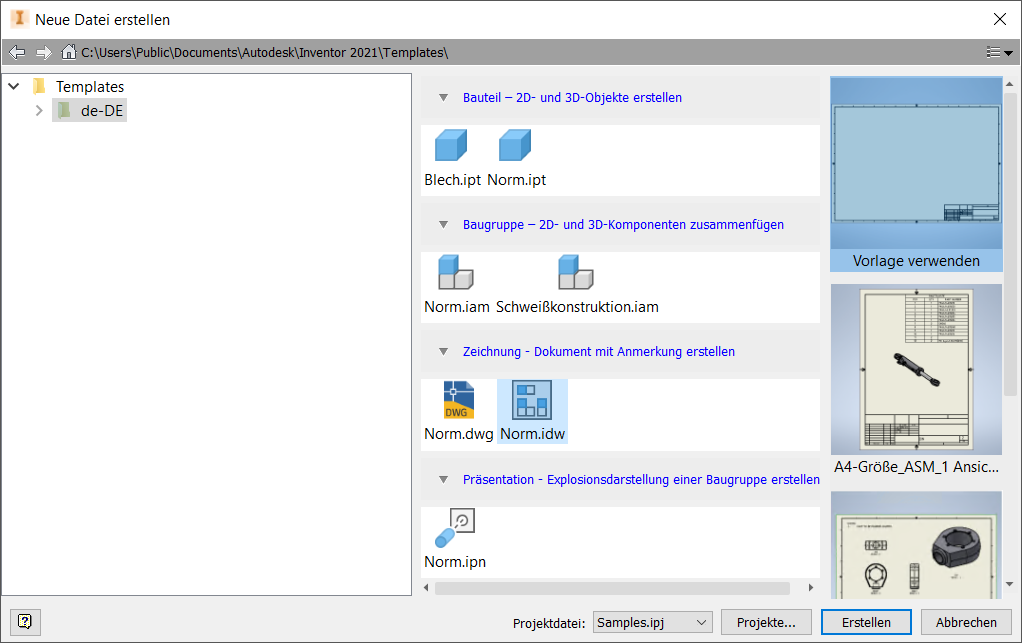

- In einer Bauteil- oder Baugruppendatei: Mit der Kontextmenüoption Zeichnungsansicht erstellen wird jetzt das optimierte Dialogfeld Neue Datei erstellen geöffnet. Miniaturansichten zeigen die in der Zeichnungsvorlagendatei gespeicherten Arbeitsblattformate an.
2021 Vor 2021

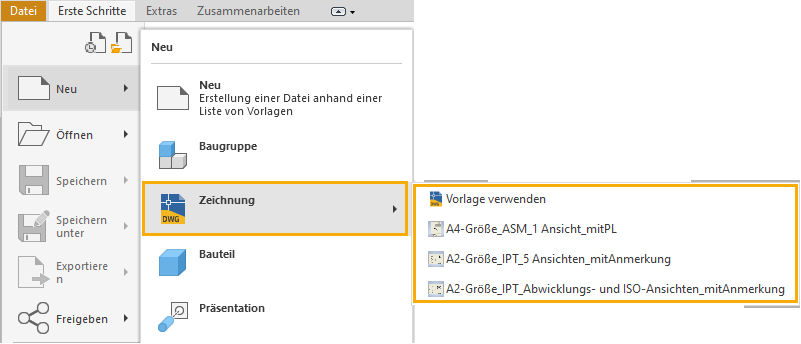

- Über das Menü Datei: Im neuen Flyout-Menü werden die Zeichnungsvorlagen und alle in einer Zeichnungsvorlagendatei gespeicherten Arbeitsblattformate aufgelistet.
Weitere Informationen finden Sie unter Beispiele für das Erstellen einer neuen Zeichnungsdatei.
