Zu den Bemaßungsarbeitsabläufen wurden mehrere Verbesserungen hinzugefügt.
Lotrecht zu einer ausgewählten Kante ausrichten

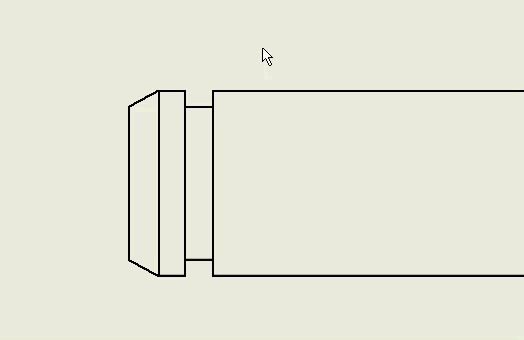

Sie können jetzt eine Bemaßung an einer ausgewählten Kante ausrichten. Verwenden Sie den neuen Bemaßungstyp Gedreht, um eine Bemaßung zu platzieren und sie lotrecht zu positionieren, sodass sie an der ausgewählten Kante ausgerichtet ist.
- Wählen Sie eine lineare Kante oder zwei Punkte aus.
- Klicken Sie mit der rechten Maustaste, und wählen Sie Bemaßung > Gedreht aus.
- Wählen Sie eine Linie aus, um die parallele oder lotrechte Richtung der Bemaßung festzulegen.
Eine Inventor® Ideas-Übermittlung
Weitere Informationen zum Erstellen von Bemaßungen finden Sie unter Hinzufügen von Bemaßungen in orthogonalen Zeichnungsansichten.
Paralleler Durchmesser mit einem Ø-Symbol

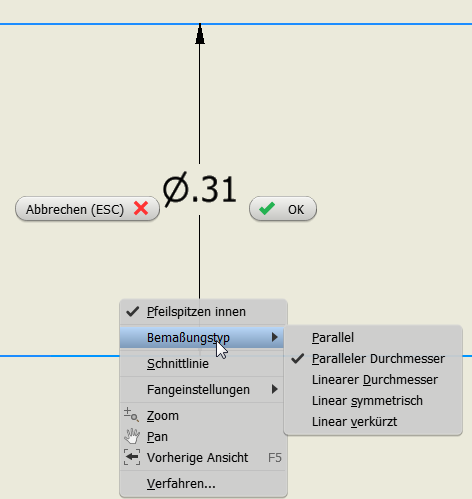

Wenn Sie die Sichtkante eines zylindrischen Elements (Welle oder Bohrung) auswählen, wird ein neue Bemaßungstyp für parallele Durchmesser mit einem Ø-Symbol erstellt.
| Sie können den Bemaßungstyp mithilfe der Kontextmenüoption Bemaßungstyp ändern. |
|
Weitere Informationen zum Erstellen von Bemaßungen finden Sie unter Hinzufügen von Bemaßungen in orthogonalen Zeichnungsansichten.
