Zusammenfassung
Definiert eine Abwicklungsansicht, die für die Anzeige von Blechabwicklungen geeignet ist. Auf einem Blatt kann mehr als eine Abwicklungsansicht erstellt werden.
Mixins
IvFlatPatternViewModifier
IvCommonViewMixin
Parameter
| Name | Typ | Beschreibung |
|---|---|---|
| model | Bauteil | (Erforderlich) Das in der Abwicklung anzuzeigende Modell. Dies bezieht sich auf ein anderes Bauteil, das im Modell ein Blech bauteil darstellt. Wenn das Bauteil kein Inventor-Blech bauteil darstellt, wird eine Ausnahme ausgelöst. Das Blech bauteil muss auch eine Abwicklung enthalten. |
| viewOrientation | Name | Gibt die Ausrichtung der Abwicklungsansicht an. Gültige Werte sind: :Default, :PivotRight, :PivotLeft, :Pivot180, :Backside, :BacksidePivotRight, :BacksidePivotLeft, :BacksidePivot180. :Default ist der Vorgabewert. |
| positionalRepresentation | Bauteil | (Aus IvBaseView) Positionsdarstellung (ein Bauteil des Typs IvPositionalRepresentation), durch die angegeben wird, mit welcher Darstellung das Modell in der Ansicht dargestellt werden soll. |
| sheet | Bauteil | (aus IvCommonViewMixin) Definiert das Zeichnungsblatt, auf dem die Abwicklungsansicht platziert wird. Vorgabe ist Parent. |
| viewName | Zeichenfolge | (aus IvCommonViewMixin) Name der Ansicht, die in der Zeichnung unterhalb der Abwicklungsansicht angezeigt werden soll. Vorgabegemäß ist dies der Anzeigename des Bauteils. |
| viewScale | Zahl | (aus IvCommonViewMixin) Maßstab der Abwicklungsansicht als Dezimalzahl. Vorgabe ist 1.0 (vollständiger Maßstab). |
| displayTangentEdges | Boolesche Operation | (aus IvCommonViewMixin) Gibt an, ob tangentiale Kanten angezeigt werden. Wenn True, werden tangentiale Kanten angezeigt. Vorgabe ist False. |
| BreakAlignmentPosition | Alle | (aus IvCommonViewMixin). Vorgabegemäß (wenn dieser Parameter auf NoValue festgelegt ist) werden einige Ansichtsarten an der übergeordneten Zeichnungsansicht ausgerichtet. Wenn für diesen Parameter der Punkt wert angegeben wird, wird die Ausrichtung der Ansicht aufgehoben und der Mittelpunkt der Ansicht am Punkt ausgerichtet. |
| designViewRepresentation | Zeichenfolge | (aus IvCommonViewMixin) Name einer benutzerdefinierten Konstruktionsansicht. Damit wird die Darstellung der Konstruktionsansicht angegeben, die verwendet werden soll, um das Modell in der Ansicht anzuzeigen. Der Name muss einer vorhandenen Konstruktionsansicht entsprechen. Die Vorgabe "" stellt die Vorgabe für Konstruktionsansicht des Modells dar. Wenn die Liste hiddenParts ausgefüllt wird und für designViewAssociative der Wert False festgelegt ist, hat dieser Parameter keine Wirkung. |
| designViewAssociative | Boolesche Operation | (aus IvCommonViewMixin) Bestimmt, ob die Ansicht zur angegebenen Konstruktionsansichtsdarstellung assoziativ beibehalten werden soll. Wenn dieser Wert auf True festgelegt wird, sind in der Liste hiddenParts keine Einträge zulässig. Vorgabe ist False. |
| hiddenParts | Liste | (Aus IvCommonViewMixin) Liste mit zu unterdrückenden Bauteilen. Jedes Bauteil der Liste muss vom Typ IvAdoptedPart oder IvCustomAssemblyDocument sein. Darf nicht verwendet werden, wenn designViewAssociative auf True festgelegt ist. Vorgabegemäß ist die Liste leer. |
| rotationAngle | Zahl | (aus IvCommonViewMixin) Die Erstansicht wird um den angegebenen Winkel um eine Achse senkrecht zur Zeichnung gedreht. Vorgabe ist 0. |
| showViewLabel? | Boolesche Operation | (Aus IvCommonViewMixin) Wenn True, wird die Ansichtsbezeichnung auf dem Blatt angezeigt und die Einstellung im Normstil überschrieben. Vorgabe ist NoValue. |
| viewLabelPosition | Punkt | (aus IvCommonViewMixin) Falls angegeben, wird damit die Vorgabeposition der Ansichtsbezeichnung von Inventor überschrieben. Geben Sie einen Punkt auf dem Blatt in Blattkoordinaten an. Vorgabe ist NoValue. |
| viewLabelFormattedText | Zeichenfolge | (Aus IvCommonViewMixin) Falls angegeben, wird damit die Vorgabezeichenfolge der Ansichtsbezeichnung aus Inventor überschrieben (wie im Ansichtsstil definiert). Vorgabe ist NoValue. |
| viewStyle | Name | (aus IvCommonViewMixin) Gibt den Anzeigestil der Ansicht an. Gültige Werte sind: :hiddenLineRemoved, :hiddenLine, :shadedHiddenLine und :shaded. Der Vorgabewert lautet :hiddenLineRemoved. |
| origin | Punkt | (aus BasePart) Definiert die Position der Ansicht auf dem Zeichnungsblatt. Die Referenz in der Ansicht ist der Mittel punkt. Der Ursprung des Blatts ist die linke untere Ecke. |
| ignorePosition? | Boolesche Operation | (Aus IvCommonViewMixin) Wenn True, wird die Ursprungs regel ignoriert. Vorgabewert ist False. |
Regeln
| Name | Typ | Beschreibung |
|---|---|---|
| height | Zahl | (aus IvCommonViewMixin) Kann verwendet werden, um die Höhe der Ansicht abzurufen. Diese hängt vom eingegebenen Maßstab und den angezeigten Objekten ab. Der Wert wird in Projekteinheiten zurückgegeben. |
| Breite | Zahl | (aus IvCommonViewMixin) Kann verwendet werden, um die Breite der Ansicht abzurufen. Diese hängt vom eingegebenen Maßstab und den angezeigten Objekten ab. Der Wert wird in Projekteinheiten zurückgegeben. |
Methoden
viewToSheet( viewPt As Point ) As Point(Aus IvCommonViewMixin) Gibt einen Punkt im Raum des Zeichnungsblatts zurück, der einen bestimmten Punkt im Ansichtsbereich darstellt. Beide Punkte sind zweidimensional, sodass die Z-Komponente ignoriert wird.
workpointLocation( workpointPart As Part, _
workpointName As String ) As Point
(Aus IvCommonViewMixin) Gibt einen Punkt im Ansichtsbereich zurück, der einem bestimmten Arbeits punkt auf dem angegebenen Bauteil entspricht (das in der Ansicht dargestellt werden muss). Beispiel 1

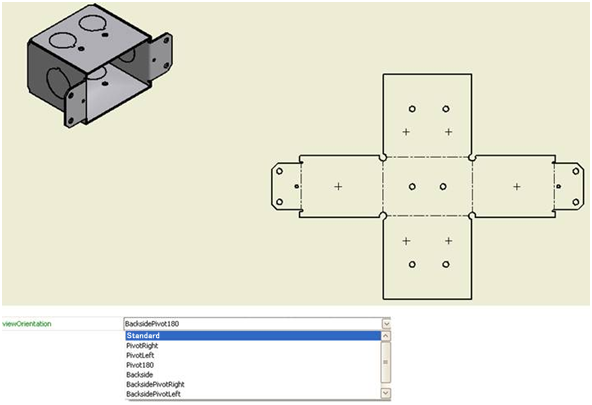

Dieses Beispiel veranschaulicht die Erstellung einer Abwicklungsansicht namens "FlatPattern" auf dem aktuellen Blatt. Ansichtsmaßstab, Ausrichtung und Stil sind angegeben. Der Ansichtsursprung wird basierend auf der Höhe und Breite des Blatts berechnet.
| Untergeordneter Name: | FlatPattern | |
| Untergeordnetes Design: | IvFlatPatternView | |
| Name | Typ | Angegeben |
| model | Bauteil | Parent.Parent.RS_Regalwand |
| viewOrientation | Name | :Default |
| viewScale | Zahl | 0.2 |
| viewStyle | Name | :hiddenLineRemoved |
| Ursprung | alle | Point(0,0,0) + unitY * 0.7 *height + unitx *0.25 * width |
