Die Verbindung und die Flussrichtung zwischen Objekten wird in den Topologietabellen EL_ELECTRIC_CONN und EL_STRUCTURAL_CONN (Elektro NA) bzw. EL_CONN und EL_STR_CONN (Elektro CE) gespeichert. Verbindungen und Fluss werden beim Digitalisieren neuer Objekte aktualisiert.
Die Verwendung der Funktion Initialisieren in Elektro ist nur zu empfehlen, wenn alle Verbindungen über die Geometrie der Objekte in der Topologie bestimmt werden können. Die Verbindungen, die von externen elektrischen Objekten zu elektrischen Objekten innerhalb von Anlagengeräten hergestellt werden, sind rein logische Verbindungen. Daher ist sehr davon abzuraten, die Elektro-Topologie zu starten. Sie können die Anlagen-Topologie starten, wenn keine manuell verbundenen Objekte vorhanden sind, aber dies ist nicht als regelmäßiger Vorgang zu empfehlen.
Nehmen Sie keine manuellen Änderungen an den Verbindungstabellen vor.
Wenn Sie eine Gruppe von Objekten mithilfe einer Vorlage einfügen, wird die Konnektivität für räumlich verbundene und nicht verbundene Objekte in den Verbindungstabellen gespeichert.
|
Verbindungsattribut |
Beschreibung |
|
FID_FROM |
Definiert ein bestimmtes Objekt. |
| F_CLASS_ID_FROM | Gibt eine bestimmte Objektklasse an. |
|
FID_TO |
Definiert das verbundene Objekt. |
| F_CLASS_ID_TO | Gibt die verbundene Objektklasse an. |
|
FLOW |

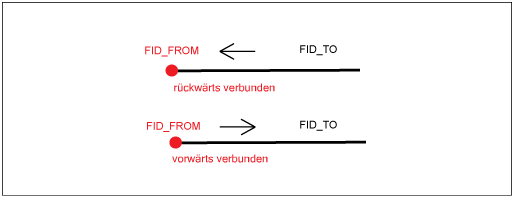

Definiert die Flussrichtung zwischen einem bestimmten Objekt (FID_FROM) und dem verbundenen Objekt (FID_TO).
|
Bei räumlich verbundenen Objekten wird die Konnektivitätstabelle automatisch aktualisiert, wenn Sie ein Objekt einfügen oder ändern. Bei der Elektro-Topologie prüft eine interne Funktion zur Topologieaktualisierung die Konsistenz der Objektattribute VOLTAGE, PHASE und CIRCUIT. Die Funktion zur Topologieaktualisierung führt die folgenden Vorgänge aus:
- Sie definiert die Flussrichtung neuer Objekte.
- Sie legt Leitungs-, Phasen- und Spannungswerte für neue bzw. geänderte Objekte fest.
Beispiel: Wenn alle verbundenen Objekte den gleichen Wert aufweisen oder der Wert der verbundenen Objekte nicht definiert ist, aber mindestens ein Objekt über einen definierten Wert verfügt. Die Werte werden nur dann definiert, wenn diese noch nicht festgelegt wurden. Stoppobjekte werden ignoriert.
- Legt die Leitungs-, Phasen- und Spannungswerte verbundener Objekte fest.
Beispiel: Die Funktion legt den Leitungs-, Phasen- und Spannungswert von verbundenen Objekten fest, wenn Sie die Werte eines neuen Objekts definieren. Der Wert aller verbundenen Objekte ist identisch oder Null.
- Sie prüft Phase, Spannung und Leitung.
Ist die Verbindung ungültig, erscheint eine Meldung.
