Verwenden Sie eine der folgenden Methoden zum Einfügen neuer Objekte:

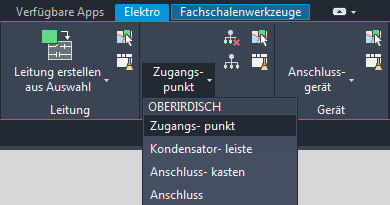

- Verwenden Sie die entsprechende Option in der Registerkarte der Multifunktionsleiste von Elektro. Verwenden Sie zum Einfügen einer Anlage z. B. die Gruppe Anlage.
Sie können auch ein vorhandenes Objekt in der Karte auswählen und in der entsprechenden Multifunktionsleisten-Gruppe von Elektro für den jeweiligen Objekttyp auf Ausgewähltes Objekt duplizieren klicken (Trasse, Leitungsabschnitt, Rohr, Anlage, Gerät).
Nachdem Sie eine Trasse gezeichnet haben, können Sie das Attribut WIDTH (Breite) für die Trasse verwenden, um einen Rand zu erzeugen. Die Objektklasse Trassenrand bietet parallele Linien bereitzustellen, sodass der Abstand dazwischen die von Ihnen angegebene Breite ist.

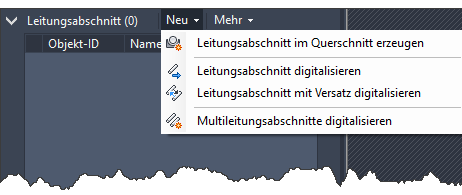

- Verwenden Sie den entsprechenden Container im Elektro-Explorer und wählen Sie Objekte aus der Liste Neu aus.
Anmerkung:Sie können mithilfe des an der Unterseite des Containers angezeigten zuletzt verwendeten Objektsatzes weitere Objekte erstellen. In einer Auswahlliste stehen weitere zuletzt verwendete Objekte zur Verfügung. Sie können die zuletzt verwendeten Objekte sperren, um so einen Satz für die häufige Wiederverwendung einzurichten. Andernfalls wird der Satz der zuletzt verwendeten Objekte beim Hinzufügen von Objekten verändert.

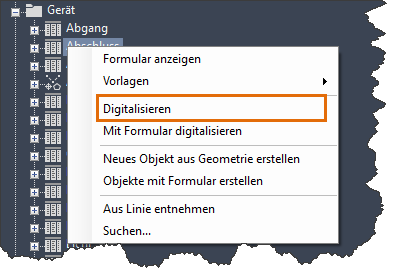

- Verwenden Sie den Fachschalen-Explorer, öffnen Sie den Objektklassen-Knoten, klicken Sie mit der rechten Maustaste auf das einzufügende Objekt und klicken Sie auf Digitalisieren.
Anmerkungen zu Geräten und Anlagen
- Sie können einen Leitungsabschnitt nicht mit mehr als einem Gerät verbinden.
- Wenn sich am Ende eines Leitungsabschnitts mehr als ein Gerät befindet, werden Sie aufgefordert, eine Anlage mit einer Ansicht der internen Anlage zu erstellen und die Geräte in die interne Anlage zu verschieben.
- Falls Sie ein Gerät für ein unterirdisches Netz (Muffe, Hausanschluss, öffentliche Beleuchtung usw.) in die Anlagen-Topologie einfügen, wenn momentan keine Anlage vorhanden ist, werden Sie von Elektro zum Einfügen eines Anlagenobjekts und zum Angeben des Typs (z. B. Station (unterirdisch)) aufgefordert. Sie können auch Keine wählen, wenn Sie keine Anlage einfügen möchten. Geben Sie die ersten Buchstaben des Objektklassennamens ein. Geben Sie für "Zugriffsöffnung" beispielsweise "Zugriff'" ein.
- Falls sich an der Position, an der Sie das Gerät einfügen, bereits ein Anlagenobjekt befindet, verwendet Elektro die vorhandene Anlage.
- Für Geräte mit einem internen Anlagengerät (Transformator, Verteilerkasten) erstellt Elektro einen Anlagenpunkt der entsprechenden Objektklasse (Transformatorstation, Verteilerkasten), sofern dieser nicht bereits vorhanden ist.
- Wenn Sie den Elektro-Explorer zum Einfügen eines Geräts an einer Position verwenden, an der sich bereits ein Gerät befindet, werden Sie zum Einfügen einer Anlage aufgefordert. Die Geräte werden dann in die interne Anlage verschoben. Falls sich an der Position mehr als eine Anlage befindet, werden Sie zum Angeben der Anlage aufgefordert, der die Ansicht der internen Anlage zugeordnet werden soll. Weitere Informationen zu internen Anlagen finden Sie unter Erstellen von Ansichten interner Anlagen.
Das interne Anlagengerät wird im Elektro-Explorer im Container Anlage angezeigt. Ein spezielles Symbol gibt an, dass die Anlage über eine interne Ansicht verfügt.
Anmerkung:Der Administrator kann das Digitalisieren von Objekten übereinander zulassen, indem er in Topobase Administrator die Objektregel EL_ForbidDuplicateDevice_BIU in Infrastructure Administrator deaktiviert. Weitere Informationen finden Sie unter Objektregeln nach Modul.
