Die Elektro-Topologie verwaltet·die Konnektivität zwischen elektrischen Leitungsabschnitten und Geräten. Konfigurieren Sie die Topologie mit Infrastructure Administrator (legen Sie fest, welche Objektklassen mit welchen Objektklassen verbunden werden können). Verwenden Sie die Darstellungsverwaltung zum Verwalten der Verbindungen in AutoCAD Map 3D-Toolset oder Infrastructure Application Extension .

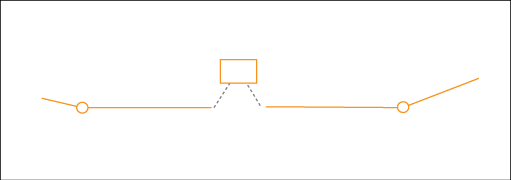

Anmerkung: Leitungsabschnitte können nur mit Geräten (nicht mit anderen Leitungsabschnitten) verbunden werden. Ein Leitungsabschnitt kann mit einem oder mehreren Geräten verbunden werden. Normalerweise ist dies jedoch ein Gerät an jedem Ende. Es ist nicht möglich, zwei Geräte, z. B. eine Sicherung oder einen Schalter, direkt mit einem Transformator zu verbinden. Sie müssen dafür einen Zwischenschalter verwenden.
So zeigen Sie die Einstellungen der Elektro-Topologie an oder verändern diese
- Führen Sie im Infrastructure Administrator einen der folgenden Schritte durch:
- Klicken Sie auf Enterprise, und stellen Sie eine Verbindung zu der datenbankbasierten Fachschale her. Öffnen Sie das relevante Elektro- Projekt .
- Klicken Sie auf Datei und öffnen Sie eine Fachschalenzeichnung oder eine Vorlage, die die Elektro-Fachschale verwendet.
- Klicken Sie auf die Fachschale Elektro.
- Klicken Sie im Administrator-Explorer auf Datenmodell.
- Erweitern Sie im Datenmodell-Explorer den Knoten Topologien.
Es sind diese beiden Topologien verfügbar: Elektro-Topologie und Anlagen-Topologie.
- Klicken Sie mit der rechten Maustaste auf die Elektro-Topologie. Klicken Sie auf Eigenschaften.
- Klicken Sie im Dialogfeld Logische Topologie auf Objektklassen in der Topologie, um die zur Topologie gehörigen Objektklassen anzuzeigen.
- Klicken Sie auf Verbindung zwischen Objektklassen, um die Verbindung anzuzeigen.
