Unter Einpassen versteht man das Angleichen des Koordinatensystems einer Karte an das von AutoCAD Map 3D-Toolset verwendete kartesische Koordinatensystem.
Sie können für jede Karte, die digitalisiert werden soll, bestimmte Kalibrierungs- und Lagefestpunkte wählen.

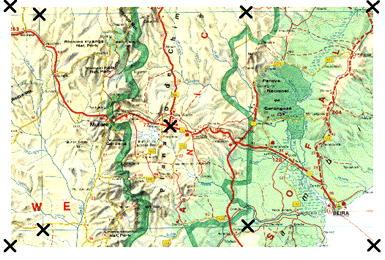

Die Kreuze in dieser Abbildung kennzeichnen die Kalibrationspunkte des Digitalisierers.
Festlegen der Anzahl der Kalibrierungspunkte
Ein Höchstwert von neun Punkten ist in der Regel völlig ausreichend. Ein höherer Wert verursacht nur eine längere Berechnungszeit, ohne dass die Genauigkeit wesentlich gesteigert wird. Sofern das Original nicht übermäßig verzerrt ist, müssten vier Eckpunkte und einige Zwischenpunkte ausreichen. Die Punkte dürfen jedoch nicht in einem bestimmten Bereich konzentriert sein, sondern müssen gleichmäßig über die gesamte Karte verteilt werden.
Kalibrierungsoptionen
Um die Kalibrierung abzuschließen wählen Sie eine der folgenden Transformationsoptionen:
- Orthogonal: Benötigt lediglich zwei digitalisierte und festgelegte Kalibrierungspunkte, um eine Transformation zu erstellen, die aus beliebiger Übersetzung, einheitlicher Skalierung und Drehung besteht. Dieses Verfahren ist nur zu empfehlen, wenn nicht mehr als zwei Lagefestpunkte gefunden werden.
- Affin: Erfordert drei Kalibrierungspunkte. Das Verfahren ermöglicht eine Tablett-Transformation, bei der die Daten umgewandelt, für die X- und Y-Achse separat skaliert sowie gedreht und in bestimmtem Maße geneigt werden. Die lineare Transformation wird in diesem Fall willkürlich im zweidimensionalen Raum vorgenommen. Dieses Verfahren wird bevorzugt zum Einpassen von Karten verwendet, die mit einem kartesischen Koordinatensystem erstellt wurden.
- Projektionsorientiert: Erfordert mindestens vier Kalibrierungspunkte. Die Transformation wird dabei als perspektivische Projektion einer Ebene auf eine andere Ebene durchgeführt. Die Karte kann dabei im Vergleich zur Papiervorlage entlang einer perspektivischen Projektion um verschiedene Werte gestreckt werden. Dieses Verfahren eignet sich am besten für Orthofotos.
Bei Verwendung des Befehls TABLETT werden abhängig von der Anzahl der digitalisierten Punkte die Fehler berechnet, die sich aus den verfügbaren Transformationsoptionen ergeben. Sobald die Berechnung abgeschlossen (bzw. vorzeitig abgebrochen) wird, werden die Ergebnisse des Kalibrierungsvorgangs in einer Tabelle angezeigt.
Als Ergebnis der Berechnungen für die einzelnen Transformationstypen wird eine der vier folgenden Meldungen zurückgegeben:
- Exakt: Die Anzahl der angegebenen Punkte ist für diesen Transformationstyp ausreichend.
- Erfolg: Es wurden mehr Punkte als benötigt angegeben. Bei Erfolg werden der RMS-Fehler (Root-Mean-Square=Effektivwertfehler) und die Standardabweichung angezeigt.
- Nicht möglich: Für die Transformation wurden zu wenig Punkte angegeben.
- Misserfolg: Die angegebenen Punkte fallen zusammen oder liegen auf einer Linie. Die Definition der Transformation ist möglicherweise ungültig.
Wenn Sie die Meldung Nicht möglich oder Misserfolg erhalten, sollten Sie diesen Transformationstyp nicht verwenden. Wenn in jedem Fall Nicht möglich oder Misserfolg gemeldet wird, prüfen Sie die Kalibrierung Ihres Digitalisierers, kalibrieren Sie ihn gegebenenfalls neu, und wiederholen Sie die Digitalisierung der Karte.
RMS-Fehler, Standardabweichung und Restwerte
Durch den RMS-Fehler wird angegeben, wie einheitlich oder wie extrem die erforderliche Transformation ist. Je niedriger der Wert ist, desto besser ist die Kalibrierung.
Die Standardabweichung wird für alle Kalibrierungspunkte gemeldet. Er stellt die Differenz zwischen dem tatsächlichen Kalibrierungspunkt und dem berechneten Transformationspunkt dar. Durch eine sehr große Differenz wird ein Verfahrensfehler angezeigt. Möglicherweise haben Sie die falschen Koordinaten eingegeben oder einen falschen Punkt digitalisiert.
Wenn die Werte für den RMS-Fehler und die Standardabweichung auffallend hoch sind, haben Sie eventuell einen Fehler bei der Positionseingabe gemacht oder die Karte ist beim Kalibrieren verrutscht. In diesem Fall müssen Sie den Digitalisierer noch einmal kalibrieren.
