Sie können einen Stil anhand von Scan-Farben, Objektfarbe, Normalen, Klassifizierung, Erhebung und Intensität auf Punktwolken anwenden.
So wählen Sie eine Farbstilisierung aus
- Klicken Sie in der Darstellungsverwaltungmit der rechten Maustaste auf den Punktwolkenlayer, und wählen Sie anschließend eine der folgenden Stilisierungsoptionen aus:
- Scan-Farben: Mit dieser Option werden Punkte in realen Farben angezeigt, die ursprünglich während des Scan-Vorgangs mit einer im Scanner integrierten Kamera aufgenommen wurden.
- Objektfarbe: Diese Stilisierung weist die Farbeigenschaft des Punktwolkenobjekts allen Punkten in dieser Punktwolke zu.
- Normal: Diese Option weist Punkten Farben auf Basis der Normalenrichtung der Punkte zu.
- Erhebung: Diese Stilisierung weist Punkten Farben basierend auf den Z-Werten zu.
- Intensität: Diese Option weist Punkten Farben auf Basis ihrer Laserpuls-Rückgabeintensität zu.
- Klassifizierung: Diese Option weist Punkten Farben auf Basis ihrer Klassifizierung zu.
Anmerkung: Bei Intensität, Erhebung und Klassifizierung basiert die Stilisierung auf den Farbschemata gemäß Zuweisung im Dialogfeld Punktwolke - Farbkarte. Wenn die erforderlichen Daten nicht in der Punktwolke vorhanden sind, ist diese Option in der Dropdown-Liste Stilisierung abgeblendet.
So weisen Sie Farbschemata zu
Die Kolorierung für Intensitäts-, Erhebungs- und Klassifizierungsstilisierungen basiert auf dem Farbschema, das Sie zuweisen. Sie können jeder Stilisierung ein anderes Farbschema zuweisen.
- Klicken Sie in der Darstellungsverwaltung mit der rechten Maustaste auf den Punktwolkenlayer, dem ein Stil zugewiesen werden soll, und wählen Sie Stil festlegen aus. Gehen Sie im Dialogfeld Punktwolke - Farbkarte zur Registerkarte Intensität, Erhebung bzw. Klassifizierung, und wählen Sie ein Farbschema aus der Dropdown-Liste aus.
So passen Sie Farbschemata an
Bei Intensitäts- und Erhebungsstilisierungen können Sie das Farbband bzw. die Verlaufsart eines Farbschemas bearbeiten und die Mindest-/Maximalwerte des Bereichs ändern, auf den der Farbverlauf angewendet wird. Bei Klassifizierungsstilisierungen können Sie für jede Klassifizierungskategorie die Farbe zuweisen, die angezeigt werden soll.

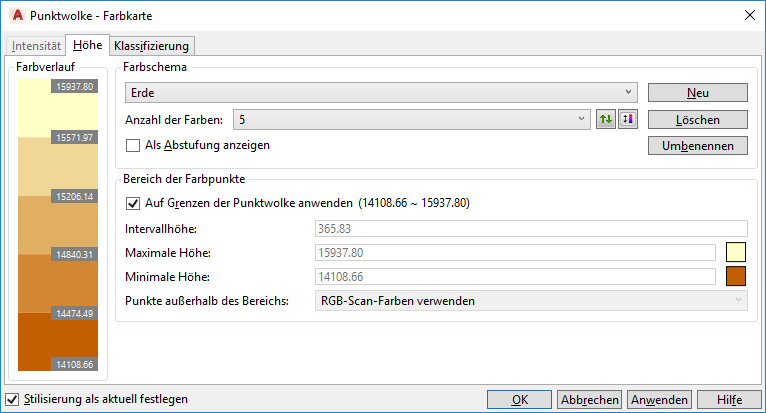

So passen Sie Farbschemata bei Intensitäts- und Erhebungsstilisierungen an
- Klicken Sie in der Darstellungsverwaltung mit der rechten Maustaste auf den Punktwolkenlayer, dem ein Stil zugewiesen werden soll, und wählen Sie Stil festlegen.
- Klicken Sie in im Dialogfeld Punktwolke - Farbkarte auf die Registerkarte Intensität oder Erhebung.
So passen Sie das Farbschema bei Klassifizierungsstilisierungen an
- Klicken Sie in der Darstellungsverwaltung mit der rechten Maustaste auf den Punktwolkenlayer, dem ein Stil zugewiesen werden soll, und wählen Sie Stil festlegen.

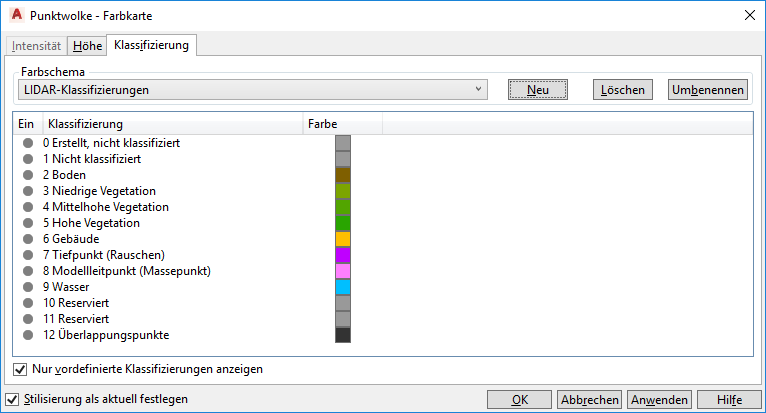

- Klicken Sie im Dialogfeld Punktwolke - Farbkarte auf die Registerkarte Klassifizierung.
- Um die Anzeige von Punktwolkenpunkten für jede Klassifizierung zu steuern, klicken Sie auf das Symbol zum Aktivieren/Deaktivieren der Anzeige.
- Um die Farbe einer Klassifizierung zu ändern, klicken Sie auf das entsprechende Farbquadrat, und wählen Sie eine neue Farbe aus.
