Ellipse erstellen – Beispiel

Dieses Beispiel veranschaulicht, wie Sie eine Ellipse mithilfe der Kurveneditor-Registerkarte erstellen.

1. Klicken Sie auf die Kurveneditor-Registerkarte > Erstellen-Gruppe > Kurven > Ellipse, wodurch eine Ellipse an den Cursor angehängt wird.



2. Klicken Sie, um die Ellipsenmitte zu lokalisieren, oder geben Sie die Koordinaten in auf der Status-Leiste ein, um das Dialogfeld Ellipse zu öffnen.

   PowerMill zeichnet auch eine Ellipse.



   Die Ellipse ist gelb und verfügt über Folgendes:

   • Blaue Ziehgriffe, mit denen Sie die Hauptachsenlänge und Nebenachsenlänge grafisch ändern können.
   • Blaue Punkte, die die Anzahl und Position der Punkte in jedem Quadrant zeigen.
   • Ein blauer Kreis in der Mitte, mit dessen Hilfe Sie die Position der Ellipse grafisch ändern können.
3. Geben Sie passende Werte ein, zum Beispiel:
   1. Hauptachsenlänge 20.
   2. Nebenachsenlänge 10.
   3. Punkte auf jedem Segment 20.
   4. Klicken Sie auf OK, um die Ellipse zu erstellen.



   Wenn Sie auf OK klicken, wird eine Splinekurve erstellt, die nicht geändert werden kann.

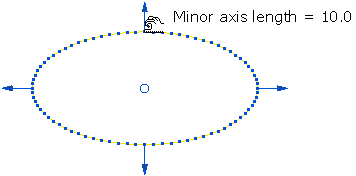

Alternativ können Sie die Ellipse grafisch erstellen. Wenn Sie beispielsweise den Ziehgriff für die Nebenachsenlänge wählen (der Cursor ändert sich in ) und an eine neue Position ziehen, ändert sich die Länge.

Sie können die Ellipse verschieben, indem Sie den Ziehgriff in der Mitte wählen (der Cursor ändert sich in ) und an eine neue Position ziehen.
