Einen Bogen ändern – Beispiel

1. Wählen Sie einen Bogen zum Ändern aus.



   Der Bogen ist gelb, verfügt jeweils über einen blauen Ziehgriff an den Enden und Pfeile zum Anzeigen des Radius.

   Wenn Sie sich nicht im Kurvenänderungsmodus befinden, doppelklicken Sie auf den Bogen, um ihn zu ändern.

2. Durch Auswählen eines der Ziehgriffe (der Cursor ändert sich in ) und Ziehen an eine neue Position ändert sich der Abschnittswinkel.



3. Durch Auswählen der Pfeile (der Cursor ändert sich in ) und Ziehen an eine neue Position ändert sich der Radius.

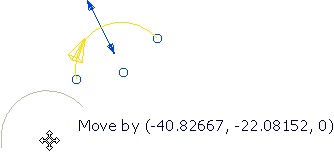

4. Durch Auswählen des Ursprungs (der Cursor ändert sich in ) und Ziehen an eine neue Position ändert sich die Position, jedoch nicht der Abschnitt oder Radius.



5. Im Dialogfeld PowerMill-Abfrage werden Sie aufgefordert, das Ziehen zu bestätigen.

Anmerkung: Durch Doppelklicken auf den Bogen wird das Dialogfeld Bogen-Editor angezeigt.
