Die Auswirkungen der Winkelbegrenzungen der Werkzeugachsenrichtung werden am besten anhand eines Beispiels erläutert. Das folgende Beispiel verwendet Knob.dgk aus dem Beispiele-Ordner.
- Erstellen Sie einen Flächenprojektionsschlichten-Werkzeugweg mit einer Musterrichtung von V. Wählen Sie die kugelförmige Fläche aus und erstellen Sie einen Werkzeugweg mit einem 10 mm Kugelwerkzeug und einem Bahnabstand von 5. Stellen Sie die Werkzeugachse auf Führungswinkel/Neigungswinkel mit Führungswinkel und Neigungswinkel von 0
ein.
Schließen Sie den Flächenprojektionsschlichten-Dialog nicht.

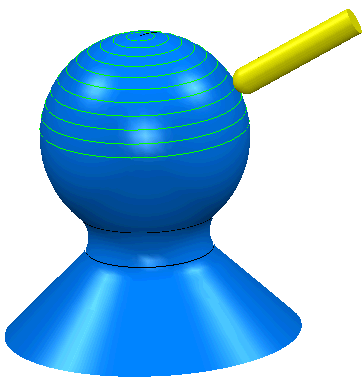

- Fügen Sie das Werkzeug zum Werkzeugweg hinzu (indem Sie Von Beginn an simulieren aus dem Kontextmenü eines individuellen Werkzeugwegs auswählen). Bewegen Sie das Werkzeug dann den Werkzeugweg entlang (verwenden Sie dabei
+STRG+Umschalttaste). Nun können Sie den Winkel des Werkzeugs während des Erstellvorgangs des Werkzeugweges sehen. Wählen Sie, um das schattierte Werkzeug anzuzeigen, die Option Schattiert aus dem Kontextmenü des individuellen Werkzeugs aus. - Klicken Sie auf
, um eine Kopie dieses Werkzeugwegs zu erstellen. - Klicken Sie auf der Strategie-Seite auf
, um die Werkzeugachse-Seite anzuzeigen, und wählen Sie die Werkzeugachsgrenzen-Option aus, damit die Werkzeugachsgrenzen-Seite angezeigt wird. - Auf der Werkzeugachsgrenzen-Seite:
- Wählen Sie einen Modus des Typs Werkzeugweg löschen aus.
- Ein Höhenwinkel-Start von 0 und ein Ende von 90.

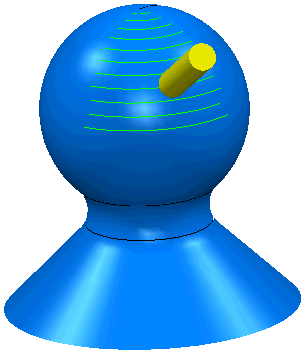

- Wählen Sie im Grafikfenster die kugelförmige Fläche aus und klicken Sie auf Berechnen im Flächenprojektionschlichten-Dialog, um den Werkzeugweg neu zu berechnen.
Es wird nur ein Teil des Werkzeugwegs erstellt (bis die Höhenwinkel-Grenzen erreicht sind).

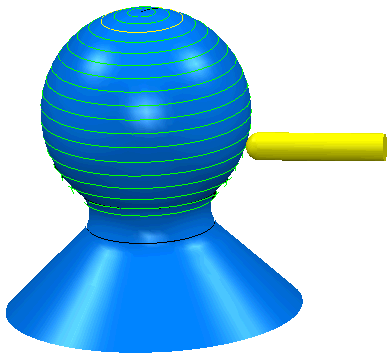

- Wiederholen Sie die Schritte 3 bis 5, ändern Sie jedoch diesmal auf der Seite Achsgrenzen den Modus in Move Tool Axis, und behalten Sie den Höhenwinkel-Start von 0 und das Ende von 90 bei.

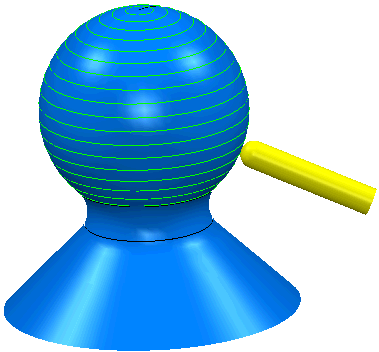

- Berechnen Sie den Flächenprojektion-Werkzeugweg erneut. Sie werden feststellen, dass weiterer Teil des Werkzeugwegs erstellt wird, der Werkzeugwinkel jedoch niemals die Grenzen überschreitet.
- Wiederholen Sie die Schritte 3 bis 5, ändern Sie jedoch jetzt den Modus wieder in Werkzeugweg löschen, und behalten Sie den Höhenwinkel-Start von 0 und das Ende von 90 bei.
- Ändern Sie den Seitenwinkel in einen Start von 180 und ein Ende von 270. Berechnen Sie den Flächenprojektionsschlichten-Werkzeugweg erneut.
