Setzen Sie das Werkzeugwegverbindungen-Element ein, um die verbindenden Segmente eines Werkzeugwegs vorzugeben. Dadurch können Sie leicht Eilgang Sicherheitsabstände, Werkzeugsicherheitsbereiche und Leerschnitt-Segmente festlegen.

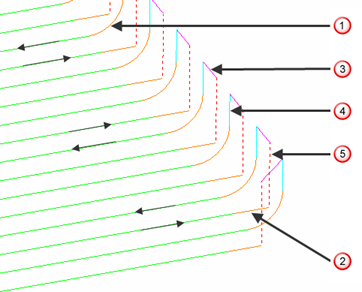

Anfahrweg im Vertikalbogen
Gerader Wegfahrweg
Überstreich-Verbindung
Annäherungs-Bewegung
Rückzugs-Bewegung
Klicken Sie auf die Start-Registerkarte > Setup-Gruppe > Werkzeugwegverbindungen, um das Dialogfeld Werkzeugwegverbindungen anzuzeigen.
Die im Dialog enthaltenen Registerkarten hängen vom aktiven Strategietyp ab:
Frässtrategien
- Sicherer Bereich — Dies legt die Größe und Form des sicheren Bereichs fest, in dem sich das Werkzeug im Eilgang bewegen kann.
- Bewegungen und Sicherheitsabstände – Dies legt die Grenzen der Eilgangsbewegungen und Sicherheitsabstände fest.
- Start- und Endpunkt — Dies legt die Position und Orientierung der Start- und Endpunkte des Werkzeugwegs fest.
- Anfahrwege — Dies legt die Werkzeugbewegung vor einer Schnittbewegung fest.
- Wegfahrwege — Dies legt die Werkzeugbewegung nach einer Schnittbewegung fest.
- Verbindungen — Dies legt die Verbindungsbewegungen zwischen Schnittbewegungen in einem Werkzeugweg fest.
- Punktstreuung — Dies legt die Punkteverteilung entlang der An-/Wegfahrwege und Verbindungen in einem Werkzeugweg fest.
Drehstrategien
- Start- und Endpunkt – Dies legt die Position und den Referenzpunkt der Start- und Endpunkte eines Werkzeugwegs fest.
- An-/Wegfahrwege und Verbindungen — Dies legt die Werkzeugbewegung vor, nach und zwischen Schnittbewegungen für einen Drehwerkzeugweg fest.
Anmerkung: Diese Registerkarte ist nur bei aktiviertem Werkzeugweg verfügbar.
