Verschieben der Startpunkte mehrerer Segmente

So verschieben Sie die Startpunkte mehrerer Segmente

1. Klicken Sie auf die WKZ-Wegeditor-Registerkarte > Ändern-Gruppe > Startpunkte verschieben, um die Verschieben der Startpunkte-Registerkarte anzuzeigen.
2. Klicken Sie auf die Verschieben der Startpunkte-Registerkarte > Verschieben-Gruppe > Mehrfach.
3. Zeichnen Sie eine Linie.

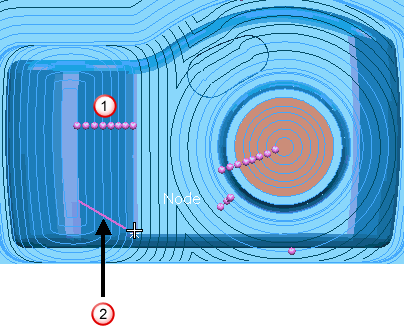

   Ursprüngliche Position der Startpunkte.

   Gezeichnete Linie

   Die Startpunkte aller geschlossenen Segmente, die die gezeichnete Linie die Z-Ansicht hinunter schneiden, werden zum Schnittpunkt verschoben.

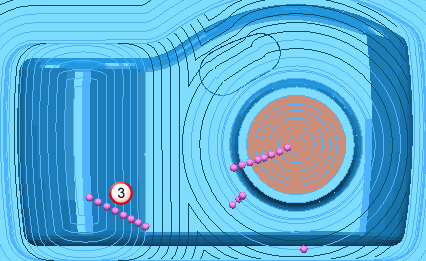

   Neue Position der Startpunkte

4. Klicken Sie auf die Verschieben der Startpunkte-Registerkarte > Beenden-Gruppe > Zuweisen.

Anmerkung: Wenn der Intelligent-Cursor aktiviert ist, können Sie durch Einrasten an der entsprechenden Geometrie die Linie zeichnen.
