Bewegungen und Sicherheitsabstände – Strategie

Bewegungen und Sicherheitsabstände gibt die Parameter für die Bewegung und den Sicherheitsabstand des Werkzeugs durch Eilgangverbindungen hindurch vor.

Diese Seite beinhaltet Folgendes:

Minimaler Rückzugsabstand — Geben Sie die Mindestlänge der anfänglichen Rückzugsbewegung ein. Die Bewegung wird automatisch verlängert, um gegebenenfalls Modellbeschädigungen und Kollisionen zu verhindern.

Minimaler Annäherungsabstand – Geben Sie die Mindestlänge der letzten Annäherungsbewegung ein. Die Bewegung wird automatisch verlängert, um gegebenenfalls Modellbeschädigungen und Kollisionen zu verhindern.

Automatisch verlängern — Wählen Sie dies, um die Rückzugs- und Annäherungswege entlang der vorgegebenen Richtung zu verlängern, damit der sichere Bereich erreicht wird. Dies legt fest, dass der gesamte Rückzugsweg zum sicheren Bereich und der gesamte Annäherungsweg vom sicheren Bereich in einer Richtung verlaufen.

• Maximallänge — Geben Sie die Maximallänge der automatischen Verlängerung ein. Verwenden Sie diese Option, wenn Sie die Verlängerung in den Fällen begrenzen möchten, in denen die Bewegung in die vorgegebene Richtung zwar den sicheren Bereich erreicht, aber nur nachdem eine unverhältnismäßig große Entfernung zurückgelegt wurde. Beispielsweise in Fällen, bei denen eine Werkzeugachse nahe an der X-Achse liegt und es sich beim sicheren Bereich um eine Ebene handelt, die senkrecht zur Z-Achse liegt.

Inkrementeller Eintauchabstand — Verwenden Sie die Optionen, um die Längen- und Messreferenz der Eintauchtiefe, die in Überstreich- und inkrementellen Verbindungen eingesetzt wird, zu bestimmen.

• Abstand — Geben Sie den Abstand oberhalb des Starts eines Werkzeugwegsegments ein, um schnelles Eintauchen anzuhalten und stattdessen eine gesteuerte Annäherung an den Werkzeugweg zu beginnen.
• Gemessen von — Wählen Sie aus, wie der festgelegte Abstand gemessen werden soll:

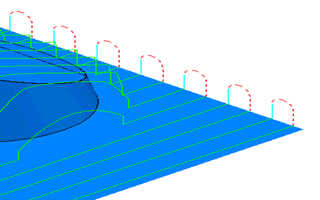

  • Vorherige Schruppebene — Dies misst inkrementelle Abstände bei Eintauchbewegungen und Rampenanfahrwegen relativ zur Schruppebene, die oberhalb des Starts des Werkzeugwegsegments liegt (vorherige Schruppebene). Ein Abstand von 2 ergibt:



    Diese Option ist nur für Ausräumwerkzeugwege verfügbar.

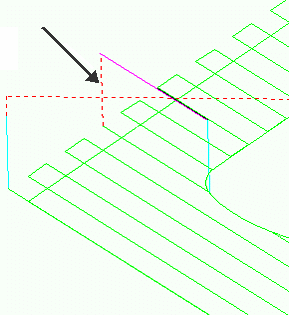

  • Werkzeugwegpunkt — Dies misst inkrementelle Abstände bei Eintauchbewegungen und Rampenanfahrwegen relativ zum Beginn des Werkzeugwegsegments (aktuelle Schruppebene). Ein Abstand von 2 ergibt:



Planare Überstreichbewegungen — Verwenden Sie die Optionen, um die Position und Orientierung der Ebene, die für Überstreichbewegungen verwendet wird, zu bestimmen.

• Mit nicht planarem Sicherheitsbereich verwenden — Wählen Sie dies, um eine planare Überstreichfläche zu verwenden. Diese Option ist nur für Werkzeugwege mit kugelförmigen oder zylindrischen sicheren Bereichen verfügbar.
• Ebene — Wählen Sie eine Option aus der Liste, um die Orientierung der Überstreichebene festzulegen:
  • Automatisch — Die Überstreichebene liegt senkrecht zur Z-Richtung des Werkzeugwegs.
  • Interpoliert — Die Überstreichebene befindet sich senkrecht zum Vektor, auf halber Strecke zwischen den Richtungen der Rückzugsbewegung und der umgekehrten Annäherungsrichtung.
  • Sicherer Bereich — Die Überstreichebene befindet sich parallel zum sicheren Bereich. Diese Option ist nur für Werkzeugwege mit planarem sicheren Bereich verfügbar.
  • Arbeitsebene Z — Die Überstreichebene befindet sich senkrecht zur Z-Richtung einer bestehenden Arbeitsebene, die aus dem Arbeitsebene-Feld ausgewählt wurde.
• Arbeitsebene — Wählen Sie eine Arbeitsebene aus, von der ausgehend Sie die Überstreichebene ausrichten. Diese Option ist nur verfügbar, wenn Sie eine Ebene des Typs Arbeitsebene Z auswählen.

Kreisbögen in Eilgangbewegungen einpassen — Verwenden Sie diese Optionen, um Bögen an den Ecken von Verbindewegen zu platzieren, während das Werkzeug sich im Eilgang über das Bauteil bewegt. Dies vermeidet plötzliche Richtungsänderungen und ist hilfreich bei der High Speed-Bearbeitung.

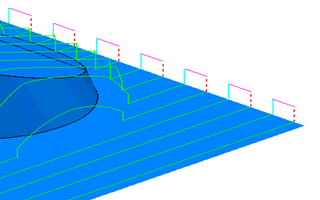

Wenn die Option abgewählt ist, sind Eilgangbewegungen linear und bilden rechte Winkel mit den Verbindungsbewegungen:

Wenn die Option ausgewählt ist, sind Eilgangbewegungen gekrümmt und bilden Bögen mit den Verbindungsbewegungen. Der Bogenradius wird durch das Feld Bogenradius (WDE) gesteuert:

• Bogenradius (Werkzeugdurchmesser-Einheiten) — Geben Sie den Radius des Bogens ein, der die Ecken ersetzt.

Sicherheitsabstände

Verwenden Sie die Optionen, um die Sicherheitsabstände vorzugeben, die eingesetzt werden, wenn Überstreichbewegungen definiert und Annäherungs- und Rückzugswege zur Verhinderung von Modellschäden angepasst werden.

Axialer Sicherheitsabstand — Geben Sie einen Sicherheitsabstand ein, der entlang der Werkzeugachse erforderlich ist.

Radialer Sicherheitsabstand — Geben Sie einen Sicherheitsabstand ein, der in der radialen Richtung des Werkzeugs benötigt wird.
