Grenzlinien-Änderungshistorie

Setzen Sie den Grenzlinien-Änderungshistorie-Dialog ein, um die Historie aller Grenzlinienänderungen anzuzeigen. Dieser Dialog ermöglicht es auch, einige der Grenzlinien ändern.

So zeigen Sie den Grenzlinien-Anderungshistorie-Dialog an:

• Wählen Sie im Explorer im individuellen Grenzlinien-Menü Ändern > Grenzlinien-Änderungshistorie.
• Klicken Sie auf die Grenzlinie-Registerkarte > Historie-Gruppe > Historie ändern.
• Klicken Sie im Grenzlinien-Dialog auf .

Dieses Dialogfeld beinhaltet Folgendes:

Grenzlinie — Wählen Sie die zu prüfende Grenzlinie aus und modifizieren Sie die vorherigen Grenzlinienänderungen.

Änderungen – In diesem Fenster wird eine Liste aller Grenzlinienänderungen angezeigt. Die neueste Änderung befindet sich am Listenanfang und die ursprüngliche Grenzlinie am Listenende. Auf der rechten Seite des Dialogs werden Informationen zur ausgewählten Änderung angezeigt.

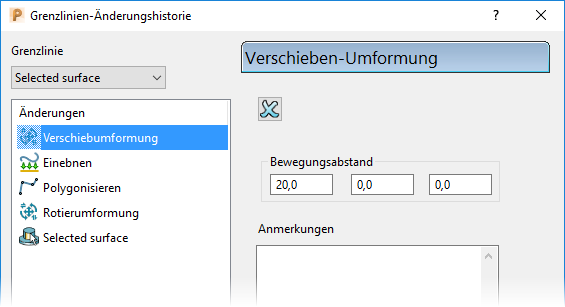

In diesem Fall wurde die Grenzlinie durch die Änderung um 20 mm in X verschoben. Sie können diese Werte ändern.

Anmerkung: Wenn Sie mehrere Umformungen vornehmen, bevor das Sie Ergebnis zuweisen, zeigt PowerMill eine komplexe Umformung statt separater individueller Umformungen an.

Sie können zusätzlich komplexe Änderungen vornehmen, die nicht mithilfe des Grenzlinien-Änderungshistorie-Dialogs modifiziert werden können, beispielsweise:

1. Wählen Sie im individuellen Grenzlinienmenü Ändern > Umformen. Dadurch wird die Grenzlinientransformation-Registerkarte angezeigt.
2. Klicken Sie auf die Grenzlinientransformation-Registerkarte > Umformen-Gruppe > Verschieben, um die Verschieben-Symbolleiste anzuzeigen.
3. Auf der Verschieben-Symbolleiste:
   1. Geben Sie die Koordinaten 20 0 0 in das -Feld auf der Statussymbolleiste ein.
   2. Klicken Sie auf , um den Verschieben-Dialog zu schließen.
4. Klicken Sie auf die Grenzlinientransformation-Registerkarte > Umformen-Gruppe > Rotieren, um die Rotieren-Symbolleiste anzuzeigen.
5. Auf der Rotieren-Symbolleiste:
   1. Geben Sie einen Winkel von 15 ein.
   2. Klicken Sie auf , um die Rotieren-Symbolleiste zu schließen.
6. Klicken Sie auf die Grenzlinientransformation-Registerkarte > Beenden-Gruppe > Zuweisen, um die beiden Umformungen zuzuweisen.
7. Wählen Sie im individuellen Grenzlinien-Menü Ändern > Grenzlinien-Änderungshistorie. Dadurch werden die beiden Umformungen als eine komplexe Umformung angezeigt.

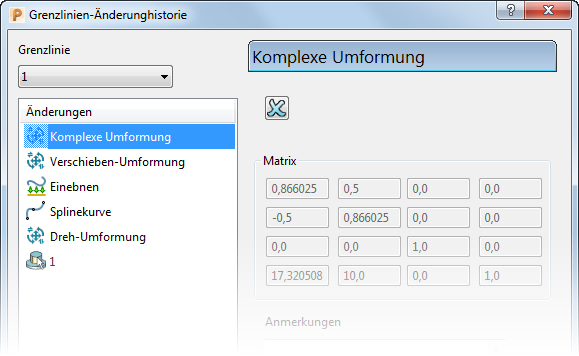

   In diesem Fall können Sie die Matrix sehen, die die Verschiebung und Drehung kombiniert, Sie können diese Werte jedoch nicht ändern. Sie können diese Umformung löschen, indem Sie auf klicken.

Löschen – Klicken Sie, um die ausgewählte Änderung zu löschen.

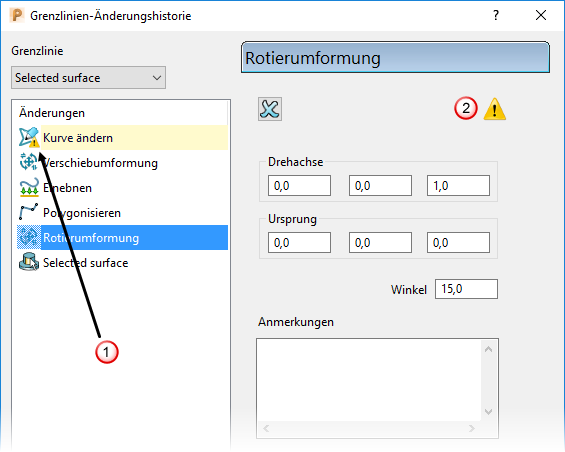

– Wenn dieses Symbol angezeigt wird, enthält die Grenzlinien-Änderungshistorie eine oder mehrere Änderungen, bei denen ein Kurvensegment oder ein Punkt ausgewählt war. Sollte die Änderungen-Liste eine oder mehrere dieser gewählten Änderungen enthalten, wird beim Klicken auf Berechnen die Grenzlinie nur bis zur ersten Änderung, die eine Auswahl erforderte, neu berechnet und alle nachfolgenden Änderungen werden gelöscht.

Die ausgewählte Änderung.

Dies weist darauf hin, dass beim Ändern beliebiger Werte, Sie Ihre Grenzlinie neu berechnen können; die Historie wird jedoch nicht vollständig neu angewendet.

Anmerkungen — Geben Sie spezifische Anmerkungen ein, die Sie beim Nachvollziehen der Änderungen unterstützen.

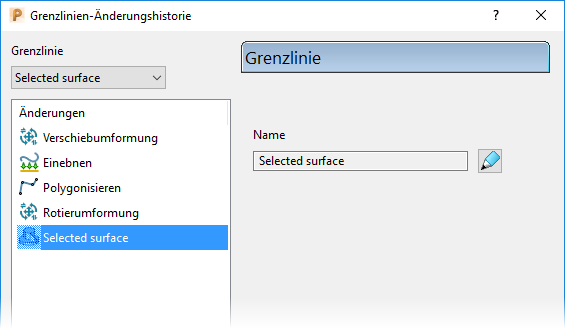

Wenn Sie die Grenzlinie statt der Änderung auswählen, zeigt die rechte Seite des Dialogs die Grenzlinien-Seite an.

• Name – Zeigt den Namen der Grenzlinie an.
• – Klicken Sie, um das Dialogfeld Grenzlinie zu öffnen. Dieses Dialogfeld entspricht dem, das beim Erstellen oder Ändern einer Grenzlinie angezeigt wird.

Berechnen — Klicken Sie, um die Grenzlinie basierend auf den Änderungen, die Sie in diesem Dialog vornehmen, neu zu berechnen.
