Erstellen von Grenzlinien innerhalb anderer Grenzlinien

Dieses Beispiel veranschaulicht, wie Sie eine Grenzlinie innerhalb einer anderen Grenzlinie erstellen. Dabei wird das Pockets.tri Modell im Beispiele-Ordner verwendet.

1. Erstellen Sie einen Block und definieren Sie ein 10 mm Kugelfräser-Werkzeug .

   Stellen Sie sicher, dass der Block über die Oberkante des Modells hinausgeht.

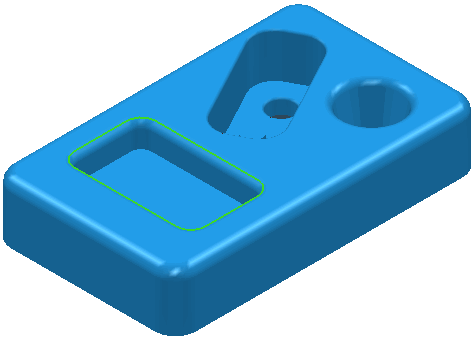

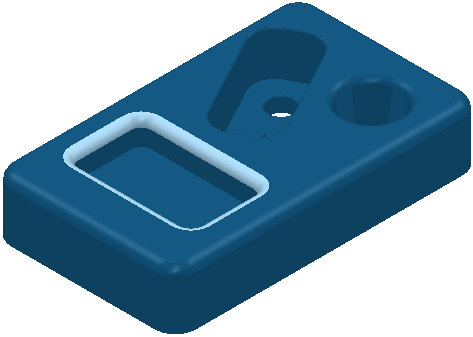

2. Wählen Sie die Verrundung um die Rechtecktasche aus.



3. Wählen Sie im Grenzlinien-Kontextmenü die Option Grenzlinie erstellen > Gewählte Fläche.
4. Im Grenzlinie aus gewählten Flächen-Dialog:
   1. Geben Sie den Namen SelSurface ein.
   2. Klicken Sie auf Anwenden, um die Grenzlinie zu erstellen.
   3. Klicken Sie auf Zuweisen, um das Dialogfeld zu schließen:

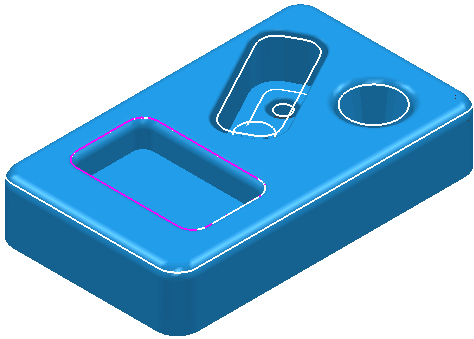

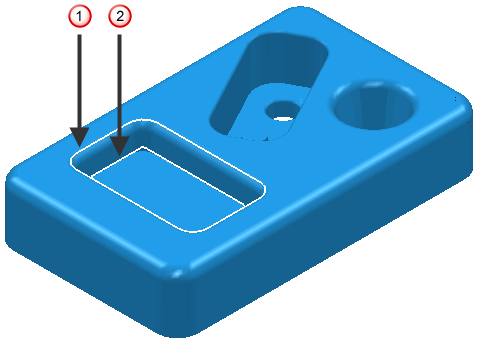

   Erforderliches Segment

   Segment, das gelöscht werden muss

5. Um das innenliegende Segment zu löschen, wählen Sie es aus und drücken Sie die Entf-Taste.

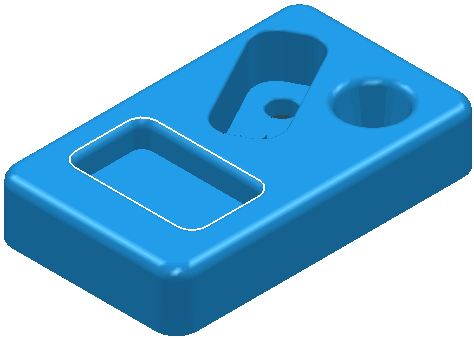

6. Wählen Sie das verbleibende Segment aus.



7. Wählen Sie im Grenzlinien-Kontextmenü die Option Grenzlinie erstellen > Flachbereich, um eine Flachbereich-Grenzlinie innerhalb dieser vorhandenen Grenzlinie zu erstellen. Gehen Sie im Dialogfeld wie folgt vor:
   1. Geben Sie den Namen Shallow Pocket ein.
   2. Wählen Sie Begrenze Grenzlinie.
   3. Wählen Sie Innen.
   4. Wählen Sie eine Trimmgrenzlinie von SelSurface aus.
   5. Klicken Sie auf Anwenden, um die Grenzlinie zu erstellen.
   6. Klicken Sie auf Zuweisen, um das Dialogfeld zu schließen:

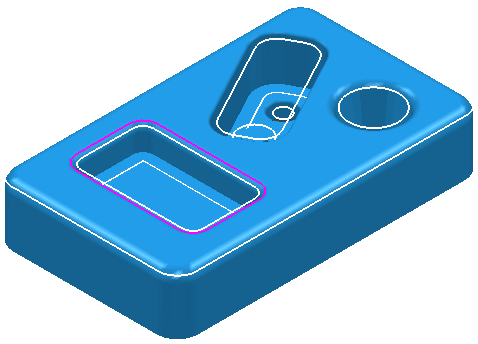

   Es ist zu sehen, dass die Flachbereich-Grenzlinie innerhalb der Grenzlinie aus gewählten Flächen erstellt wurde.

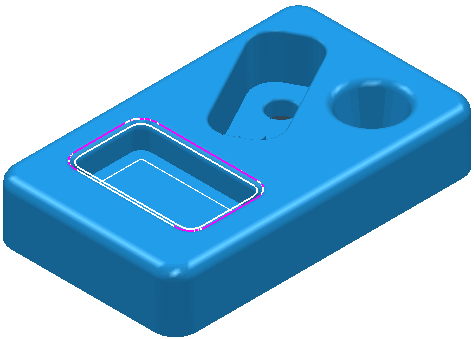

Anmerkung: Gleichermaßen können Sie die Flachbereich-Grenzlinie außerhalb der Grenzlinie aus gewählten Flächen erstellen, indem Sie die Außen-Optionsschaltfläche auswählen und auf Anwenden klicken:

Anmerkung: Wenn Sie die gesamte Flachbereich-Grenzlinie erstellen möchten, wählen Sie die Option Begrenze Grenzlinie ab und klicken Sie dann auf Anwenden.
