Eine Bohrungsverschneidung löschen

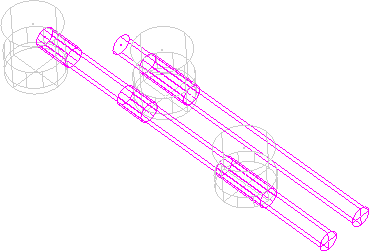

Dieses Beispiel veranschaulicht, wie Sie eine Verschneidung in einer Bohrung löschen. Wir beginnen mit diesem Modell:

Die Bohrungen sind auf zwei Bohr-Featuresets verteilt: Die drei weißen Bohrungen befinden sich in einem Bohr-Featureset, und die beiden Bohrungen in Magenta in einem anderen (aktuell aktiven) Bohr-Featureset.

Anmerkung: Wählen Sie, um die Verschneidungen mithilfe des Bohr-Featuresets-Kontextmenüs zu erstellen, die Option Bohrungsverschneidungen finden aus.

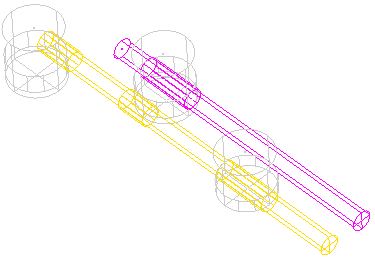

1. Wählen Sie die Bohrung mit drei Verschneidungen aus.



2. Aus dem Kontextmenü eines individuellen Bohr-Featuresets wählen Sie Bohrungen ändern aus, um den Bohrungen ändern-Dialog zu öffnen.

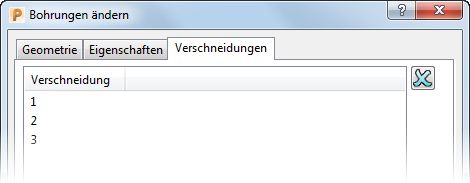

3. Klicken Sie auf die Verschneidungen-Registerkarte.



   Dies zeigt, dass drei Verschneidungen mit der ausgewählten Bohrung vorliegen.

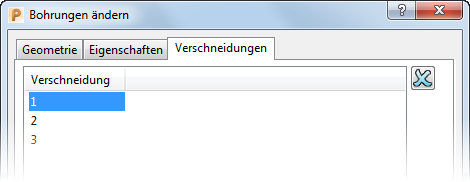

4. Wählen Sie Verschneidung 1 auf der linken Seite des Dialogs aus.

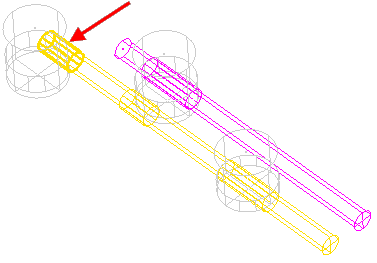

   Dadurch wird die ausgewählte Verschneidung mit einer stärkeren Außenkontur angezeigt:



5. Klicken Sie auf Löschen , um die Verschneidung zu löschen.

   Dies löscht die Verschneidung 1, und die verbleibenden Verschneidungen werden von 2 und 3 zu 1 und 2 umbenannt.

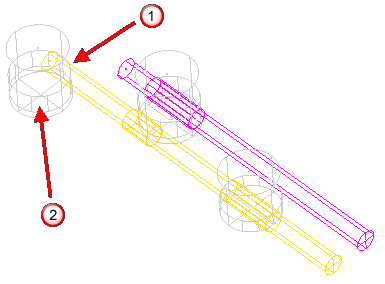

   Das Bohr-Featureset wird aktualisiert, damit eine Verschneidung gelöscht werden kann:



   Die gelöschte Verschneidung.

   Die Verschneidung mit der anderen Bohrung bleibt bestehen.
