Fixieren des Werkzeugwinkels

Verwenden Sie den Bereich Fester Winkel auf der Definition-Registerkarte des Dialogfelds Werkzeugachse, um den Seiten- oder Höhenwinkel des Werkzeugs zu fixieren.

• Fester Winkel — Wählen Sie, ob Sie den Seitenwinkel oder den Höhenwinkel fixieren. Das Ergebnis dieser Option wird sichtbar, wenn Sie die Werkzeugweg-Registerkarte > Zeichnen-Gruppe > Anzeige > Werkzeugachsen auswählen.

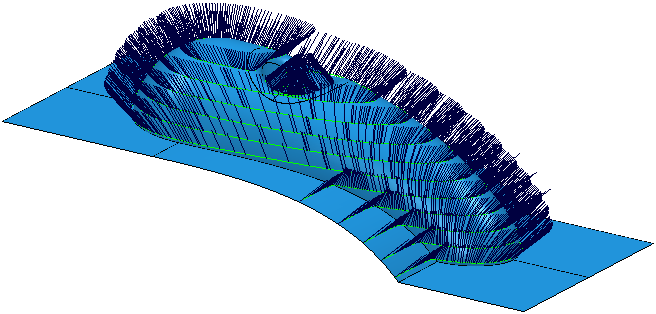

  Eine Werkzeugachse des Typs Vertikal und ein Fester Winkel von Keine ergibt:

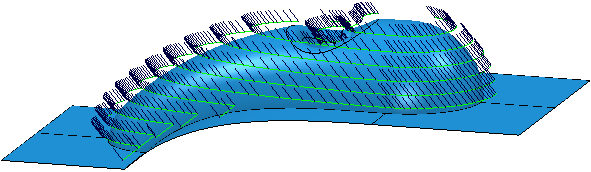

  Eine Werkzeugachse des Typs Vertikal und ein Fester Winkel von Höhenwinkel, eingestellt auf 45, ergibt:



• Winkel— Geben Sie den Winkel der festgelegten Werkzeugachse ein.

Anmerkung: Die automatische Kollisionsvermeidung und die Werkzeugachsgrenzen können den hier festgelegten Winkel überschreiben.

• Drehachsenkonfiguration – Das schreibgeschützte Feld zeigt das Koordinatensystem an, das PowerMill verwendet, um den Werkzeugachsenwinkel zu fixieren, wenn ein Fester Winkel des Typs Seitenwinkel oder Höhenwinkel ausgewählt ist. Wählen Sie zum Festlegen der von PowerMill verwendeten Arbeitsebene auf der Seite Werkzeugmaschine eines Strategiedialogfelds eine Drehachsenkonfigurations-Option aus. Das Ergebnis dieser Option wird sichtbar, wenn Sie die Werkzeugweg-Registerkarte > Zeichnen-Gruppe > Anzeige > Werkzeugachsen auswählen.
  1. Wählen Sie eine Werkzeugachse des Typs Vertikal aus.
  2. Wählen Sie aus der Liste Fester Winkel die Option Höhenwinkel aus.

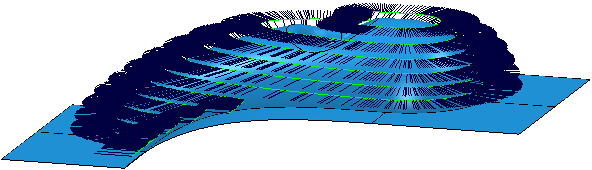

  3. Geben Sie in das Feld Fester Winkel den Wert 0 ein. Daraus ergibt sich Folgendes


  4. Wählen Sie eine Werkzeugachse des Typs Vertikal aus.
  5. Wählen Sie aus der Liste Fester Winkel die Option Höhenwinkel aus.
  6. Geben Sie in das Feld Fester Winkel den Wert 0 ein.
  7. Wählen Sie auf der Seite Werkzeugmaschine im Bereich Drehachsenkonfiguration die Option Werkzeugweg-Arbeitsebene überschreiben aus. Wählen Sie dann eine Arbeitsebene aus, die durch Drehen um 30 um die X-Achse entsteht. Dies ergibt:

     In diesem Fall wurden Teile des Werkzeugwegs gelöscht, da das Werkzeug andernfalls mit dem Bauteil kollidieren würde.

Wenn Sie eine Werkzeugachse des Typs Vertikal verwenden, ist der Seitenwinkel nicht definiert. Zum Fixieren des Höhenwinkels ist jedoch ein Seitenwinkel erforderlich. In diesem Fall wurde der Seitenwinkel als 90 von der Verfahrrichtung festgelegt. Andere Werkzeugachsen-Typen verfügen über einen festgelegten Seitenwinkel.
