Verwenden Sie die Optionen auf der Ansicht-Registerkarte > Cursor-Gruppe zum Festlegen, wie der Cursor angezeigt werden soll. Der ursprüngliche Cursor wird immer angezeigt.

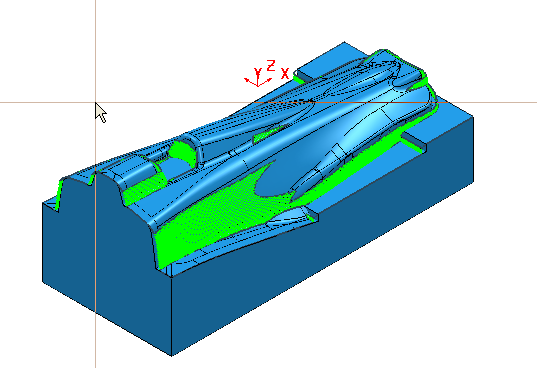

- Fadenkreuz – Wenn diese Option ausgewählt ist, wird ein Fadenkreuz-Cursor auf dem Bildschirm angezeigt. Strg+H ist das Tastenkürzel für diesen Vorgang.

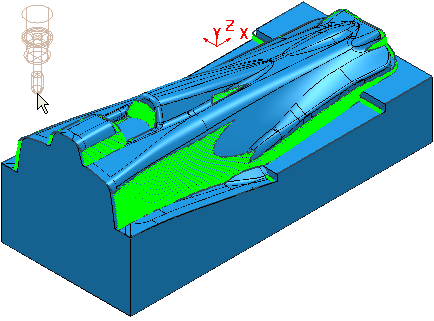

- Werkzeug – Wenn diese Option ausgewählt ist, wird der Cursor des aktuellen Werkzeugs auf dem Bildschirm angezeigt. Strg+T ist das Tastenkürzel für diesen Vorgang. Verwenden Sie diese Option zur Durchführung einer visuellen Prüfung der Erreichbarkeit eines Werkzeugs auf dem Bauteil.
- WKZ-Spitze – Wenn diese Option ausgewählt ist, befindet sich die Spitze des Werkzeugs an der zentralen Position des Cursors.
- Mitte – Wenn diese Option ausgewählt ist, befindet sich die Mitte des Werkzeugs an der zentralen Position des Cursors.
- Dreh-Ankerpunkt:
- Gewählte Objekte — Klicken Sie, um den Drehmittelpunkt für die Ansicht als den Mittelpunkt der ausgewählten Elemente vorzugeben.
- Ursprung— Klicken Sie, um den Drehmittelpunkt für die Ansicht als den Ursprung der aktiven Arbeitsebene festzulegen. Wenn keine Arbeitsebene aktiv ist, befindet sich der Drehmittelpunkt am Ursprung des globalen Koordinatensystems (Umformen).
- Aktives Werkzeug — Klicken Sie, um den Drehmittelpunkt der Ansicht als Position der Werkzeugspitze festzulegen.
- Ansicht — Klicken Sie, um den Drehmittelpunkt für die Ansicht als den Mittelpunkt der aktiven Ansicht (in der Mitte des Grafikfensters) festzulegen.
- Dynamisches Zentrum – Klicken Sie, um den Drehmittelpunkt für die Ansicht als den Punkt auf dem Modell anzugeben, der dem Mittelpunkt des Grafikfensters am nächsten ist.
- Dynamischer Cursor – Klicken Sie, um den Drehmittelpunkt für die Ansicht als den Punkt auf dem Modell anzugeben, an dem der Cursor positioniert ist. Wenn kein Punkt auf dem Modell ausgewählt ist, wird der vorherige Drehmittelpunkt verwendet.
Die Kugel, die beim Drücken der mittleren Maustaste angezeigt wird, zeigt den Drehmittelpunkt an.
