Kurve einer Turbinenschaufel-Registerkarte

Setzen Sie die Kurve einer Turbinenschaufel-Registerkarte für Folgendes ein:

• Die Start-, End- und dazwischenliegende Kurven festzulegen, die den zu bearbeitenden Bereich zu begrenzen.
• Bearbeitungseigenschaften zu den festgelegten Kurve hinzuzufügen.

Um die Kurve einer Turbinenschaufel-Registerkarte anzuzeigen, klicken Sie auf die Option Kurven wählen auf der Strategieseite Einzelschaufel – Schlichten. Diese Registerkarte bietet folgende Optionen:

Definition-Gruppe

• Startkurve — Wählen Sie eine geschlossene Kurve aus, bei der die Bearbeitung beginnen soll.



• Endkurve — Wählen Sie eine geschlossene Kurve aus, bei der die Bearbeitung enden soll.

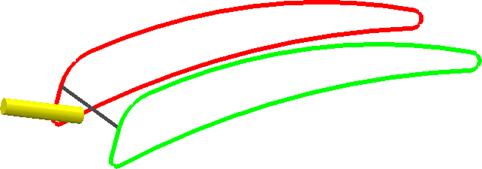

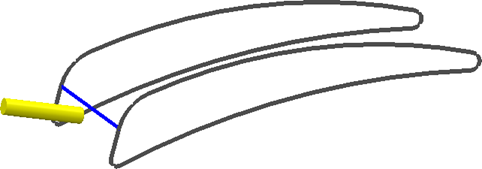

• Nahtkurve — Wählen Sie eine offene Kurve aus, die die Start- und Endkurven verbindet. Diese Kurve definiert den Startpunkt jedes Werkzeugwegsegments und muss mit den Start- und Endkurven verbunden sein.


  Tipp: Um die Wahrscheinlichkeit von Verweilzeitmarkierungen auf dem bearbeiteten Bauteil zu minimieren, sollte sich die Nahtkurve an der vorderen oder hinteren Kante der Turbinenschaufel befinden.

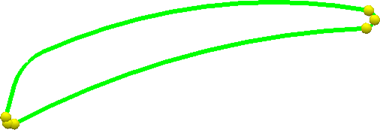

• Startpunkt — Sollte keine Nahtkurve vorliegen, klicken Sie auf den Startpunkt, um den Startpunkt der Kurve zu bestimmen.



  Anmerkung: Zur Auswahl eines Startpunkts muss ein für die Strategie gültiges Werkzeug vorliegen, dessen Durchmesser größer als null ist.

Ändern-Gruppe

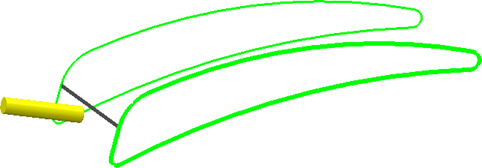

• Leitkurve tauschen — Tauscht die Star- und Endleitkurven um.
• Schnittrichtung ändern— Ändert die Schnittrichtung von Gegenlauf- zu Gleichlauffräsen oder von Gleichlauf- in Gegenlauffräsen.
• Bearbeitungsseite umkehren— Schaltet die zu bearbeitende Seite um. Klicken Sie beispielsweise, um zwischen dem Erstellen von Werkzeugwegen aus dem Bereich zwischen den beiden Kurven, zum Bereich außerhalb der beiden Kurven umzuschalten. Es wird ein Werkzeug angezeigt, das darauf hinweist, welche Seite der Kurven bearbeitet wird.

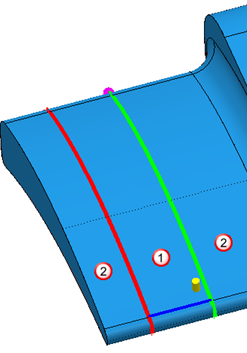

  Bereich, in dem Werkzeugwege generiert werden.

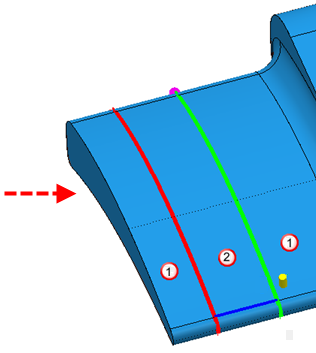

  Bereich, in dem Werkzeugwege nicht erstellt werden.

  Das Werkzeug wird im Bearbeitungsbereich angezeigt.

Status-Gruppe

• Kurvendefinition — Verwenden Sie den Mauszeiger, um die Kurvendefinitionsinformationen anzuzeigen.

Beenden-Gruppe

• Zuweisen — Klicken Sie, um die Änderungen zuzuweisen und beizubehalten.
• Abbrechen — Klicken Sie, um die Änderungen zu löschen.
