Beispiel für eine benutzerdefinierte Grenzlinie

Dieses Beispiel veranschaulicht, wie Sie eine Grenzlinie auf einer Fläche anlegen. Dabei wird das Speaker.dgk Modell im Beispiele-Ordner verwendet.

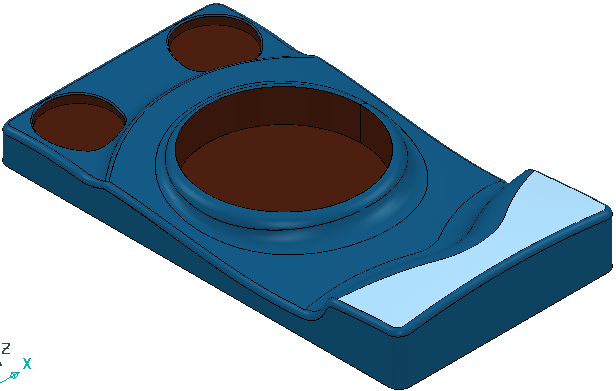

1. Wählen Sie die Fläche aus, aus der Sie die Grenzlinie erstellen möchten.



2. Klicken Sie auf die Grenzlinie-Registerkarte > Ändern-Gruppe > Kurveneditor, um die Kurveneditor-Registerkarte anzuzeigen.
3. Klicken Sie auf die Kurveneditor-Registerkarte > Erstellen-Gruppe > Kurven > Zusammengesetzt, um die Zusammengesetzte Kurve erstellen-Symbolleiste anzuzeigen.

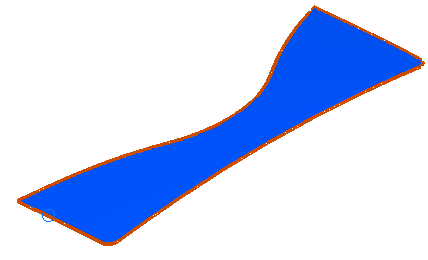

4. Wählen Sie die Flächenkante aus.

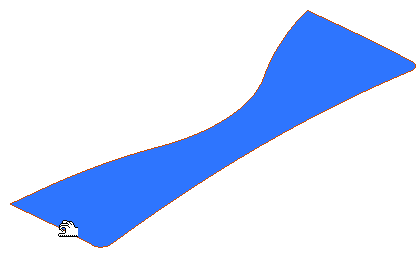

5. Skizzieren Sie die Kurve um die Grenzlinie der Fläche.



6. Klicken Sie auf die Schaltfläche (hervorgehoben) in der Zusammengesetzte Kurve erstellen-Symbolleiste, um die Grenzlinienkurve zu speichern.
7. Klicken Sie auf die Schaltfläche in der Zusammengesetzte Kurve erstellen-Symbolleiste, um das Speichern der erstellten Kurven zu beenden und die Symbolleiste zu schließen.
8. Klicken Sie auf Kurveneditor-Registerkarte > Beenden-Gruppe > Zuweisen, um die Änderungen zu speichern.

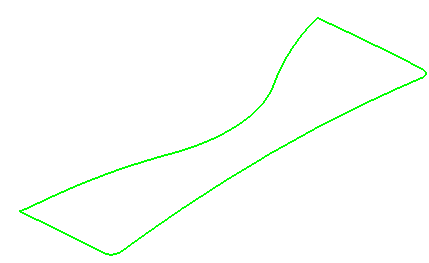

   Die Grenzlinienkurve wird in PowerMill angezeigt. Wenn nicht sichtbar, blenden Sie die Drahmodelldarstellung und die schattierte Ansicht aus, indem Sie auf Folgendes klicken:

   • Ansicht-Registerkarte > Aussehen-Gruppe > Schattieren > Einfach
   • Ansicht-Registerkarte > Aussehen-Gruppe > Drahtmodell



Anmerkung: Diese Grenzlinie kann jetzt auf die gleiche Weise verwendet werden wie andere Grenzlinien, um die Erstellung von Werkzeugwegen zu unterstützen.
