Geeignete An-/Wegfahrwege und Verbindungen definieren

Die Schnittbewegungen des Werkzeugweges, der in Blisk-Ausräumwerkzeugweg erstellen angelegt wurde, sind korrekt, jedoch müssen die Verbindungen noch definiert werden. Dies ist eine der möglichen Lösungen:

1. Klicken Sie auf Start-Registerkarte > Setup-Gruppe > Werkzeugwegverbindungen, um das Dialogfeld Werkzeugwegverbindungen anzuzeigen. Klicken Sie dann auf die Anfahrwege-Registerkarte.
   1. Wählen Sie aus der Erste Wahl-Liste die Option Verlängerte Bewegung aus.
   2. Geben Sie eine Länge von 10 ein.
   3. Klicken Sie auf die Option Nach Wegfahrweg kopieren , um diese Werte auf die Wegfahrwege-Registerkarte zu kopieren.
2. Klicken Sie auf die Verbindungen-Registerkarte.
   1. Wählen Sie als Erste Wahl die Option Kreisbogen aus.
   2. Klicken Sie auf Bedingungen anwenden.
   3. Wählen Sie die Option Abstand aus der ersten Dropdown-Liste aus.
   4. Wählen Sie aus der zweiten Dropdown-Liste aus.
   5. Geben Sie 250 als maximalen Verbindungsabstand ein.
   6. Wählen Sie als Zweite Wahl die Option Überstreichen aus.
3. Klicken Sie auf die Bewegungen und Sicherheitsabstände-Registerkarte.
   1. Wählen Sie die Option Entlang Werkzeugachse aus.
   2. Wählen Sie Automatisch verlängern aus.
   3. Geben Sie eine Maximallänge von 250 ein.

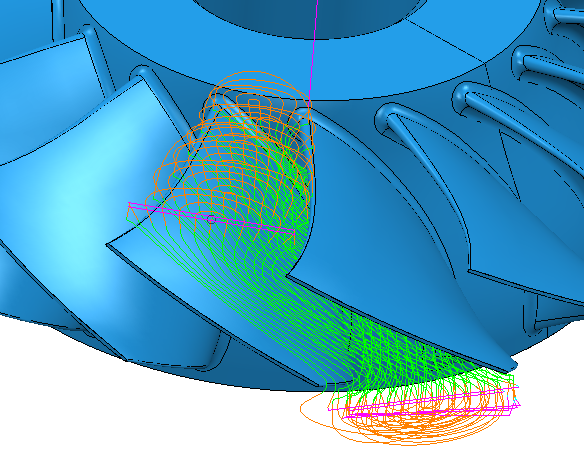

4. Klicken Sie auf Anwenden, um die Änderungen auf dem aktiven Werkzeugweg auszuführen.



Anmerkung: Wenn die Option Verschieben von Startpunkten zulassen auf der Anfahrwege-Registerkarte des Werkzeugwegverbindungen-Dialogs ausgewählt ist, werden die Anfahr- und Wegfahrwege geschlossener Werkzeugwegsegmente in die Mitte des konkaven Teils der Hauptschaufel platziert. Dies kann Rückstände auf dem Bauteil hinterlassen. Wenn diese Option deaktiviert ist, starten und enden die geschlossenen Werkzeugwegsegmente am Z-Minimum jeder Schaufel.
