Feature erstellen > Ursprung

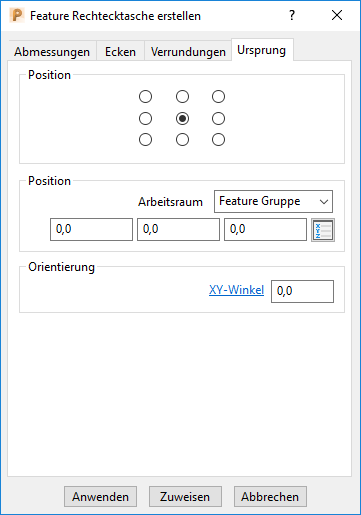

Setzen Sie die Ursprung-Registerkarte des Feature erstellen-Dialogs ein, um die Eigenschaften des Feature-Ursprungs festzulegen.

Position — Wählen Sie eine Option aus, um den Ursprung des Features zu platzieren.

Der Positionsbereich ist bei 2D-Features geringfügig anders als bei Drehfeatures.

2D-Features

Drehfeatures

2D-Features

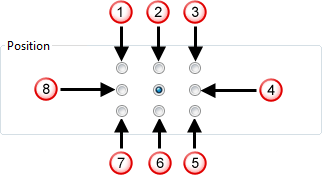

Geben Sie die Position des Feature-Ursprungs in Bezug auf die Profilkurve des Features an:

Ecke links oben

Mitte der Oberkante

Ecke rechts oben

Mitte der rechten Kante

Ecke unten rechts

Mitte der Unterkante

Ecke unten links

Mitte der linken Kante

Drehfeatures

Geben Sie die Position des Feature-Ursprungs in Bezug auf die Profilkurve des Features an:

Linke Kante

Mitte

Rechte Kante

Position — Wählen Sie einen Arbeitsraum aus und geben Sie die Featurekoordinaten ein, um das Feature mit Bezug auf den gewählten Arbeitsraum zu positionieren.

Anmerkung: Diese Optionen sind nur für Nuten, begrenzte Flächen sowie Rechteck-, Kreisform-, Freiform-Taschen und -Inseln verfügbar.

• Arbeitsraum — Platzieren Sie das Feature relativ zum Feature Gruppen- oder zum Welt-Koordinatensystem.
• — Kicken Sie, um die Koordinaten mithilfe des Positions-Dialog einzugeben.

Orientierung — Geben Sie einen XY-Winkel ein, um das Feature in der XY-Ebene mit Bezug auf die X-Achse auszurichten.

XY-Winkel = 0:

XY-Winkel = 45:

Anmerkung: Diese Option ist nur für Nuten, begrenzte Flächen sowie Rechteck-, kreisförmige, Freiform-Taschen und -inseln verfügbar.
