Werkzeughalter (EX) erstellen

Dieses Beispiel veranschaulicht, wie Sie einen Halter für ein bestimmtes Werkzeug erstellen.

1. Wählen Sie aus dem Kontextmenü eines individuellen Werkzeugs die Option Einstellungen aus.
2. Wählen Sie die Halter-Registerkarte im Werkzeug-Dialog aus.
3. Klicken Sie auf die Schaltfläche Komponente hinzufügen , um das erste Teilstück des Werkzeughalters hinzuzufügen.
4. Geben Sie die folgenden Werte im Abmessungen -Bereich der Halter-Registerkarte ein:
   1. Oberer Durchmesser – 60
   2. Unterer Durchmesser – 30
   3. Länge – 50
   4. Auskragung – 85
5. Klicken Sie auf die Schaltfläche Komponente hinzufügen , um das zweite Teilstück des Werkzeughalters hinzuzufügen.
6. Geben Sie die folgenden Werte im Abmessungen -Bereich ein.
   1. Oberer Durchmesser – 60
   2. Unterer Durchmesser – 60
   3. Länge – 40
7. Klicken Sie auf die Schaltfläche Komponente hinzufügen , um das dritte Teilstück des Werkzeughalters hinzuzufügen.

   Stellen Sie sicher, dass das zweite Teilstück des Werkzeughalters im Komponentenbereich ausgewählt ist (durch eine hellrosa Komponente dargestellt), bevor Sie das dritte Teilstück hinzufügen. Andernfalls wird die nächste Komponente unterhalb des dritten Teilstücks statt darüber hinzugefügt.

8. Geben Sie die folgenden Werte im Abmessungen -Bereich ein.
   1. Oberer Durchmesser – 110
   2. Unterer Durchmesser – 60
   3. Länge – 50
9. Klicken Sie auf die Schaltfläche Komponente hinzufügen , um das vierte Teilstück des Werkzeughalters hinzuzufügen.

   Stellen Sie sicher, dass das dritte Teilstück des Werkzeughalters im Komponentenbereich ausgewählt ist (durch eine hellrosa Komponente dargestellt), bevor Sie das vierte Teilstück hinzufügen. Andernfalls wird die nächste Komponente unterhalb des dritten Teilstücks statt darüber hinzugefügt.

10. Geben Sie die folgenden Werte im Abmessungen -Bereich der Halter-Registerkarte ein:
    1. Oberer Durchmesser – 110
    2. Unterer Durchmesser – 110
    3. Länge – 50

    Um individuelle Schaftkomponenten im Komponenten -Bereich zu ändern, wählen Sie das gewünschte Teilstück des Schaftes aus. Die Farbe des ausgewählten Teilstücks ändert sich zu Hellrosa, und die Werte für den Änderungsvorgang werden im Abmessungen-Bereich angezeigt. Um eine einzelne Halterkomponente zu löschen, wählen Sie im Komponenten-Bereich die Halterkomponente aus, die Sie löschen möchten, und klicken auf die Schaltfläche Halterkomponente löschen .

11. Klicken Sie auf Schließen.

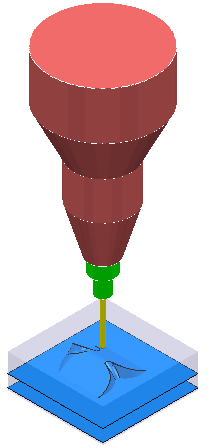

    Das Werkzeug, der Werkzeugschaft und der Werkzeughalter werden im Grafikfenster angezeigt:
