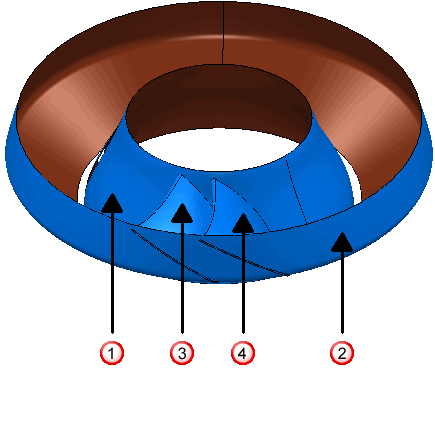

Eine Blisk:
der keine Verteiler-Schaufeln oder Verrundungen beinhaltet, wird folgendermaßen dargestellt:
— Nabe
— Kragen
— Linke Schaufel
— Rechte Schaufel

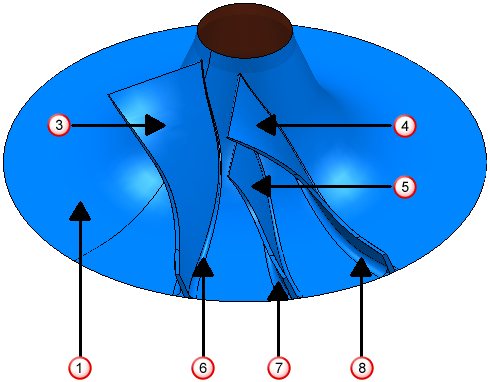

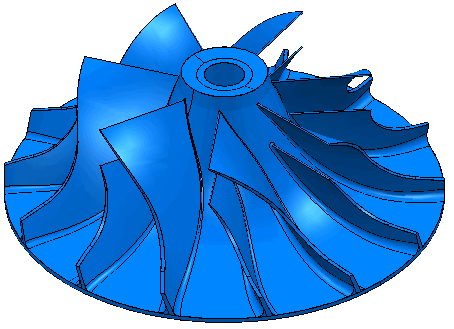

Ein Schaufelrad:
Wird folgendermaßen dargestellt:
— Nabe
— Linke Schaufel
— Rechte Schaufel
— Verteiler-Schaufel
— Verrundung für die linke Schaufel
— Verrundung für Verteiler-Schaufel
— Verrundung für rechte Schaufel
Anmerkung: Der Kragen wird nicht angezeigt, ist aber erforderlich.
Wenn Sie Ihre Ebenen/Sets definieren, müssen diese die folgenden Flächen enthalten:
- Nabe Ebene/Set muss Flächen enthalten.
- Kragen Ebene/Set muss Flächen enthalten.
- Verrundungen Ebene/Set muss Flächen , und enthalten.
- Linke Schaufel Ebene/Set muss Flächen und enthalten.
- Rechte Schaufel Ebene/Set muss Flächen und enthalten.
- Verteiler-Schaufel Ebene/Set muss Flächen und enthalten.
