Dieses Beispiel veranschaulicht, wie Sie eine zusammengesetzte Kurve, die durch Markierungspunkte begrenzt wird, erstellen. Bis zu zwei Markierungspunkte sind auf zusammengesetzten Kurven erlaubt.
Dabei wird eine aus dem Modell 5axis_with_holes.dgk im Beispiele-Ordner generierte geänderte Grenzlinie verwendet.

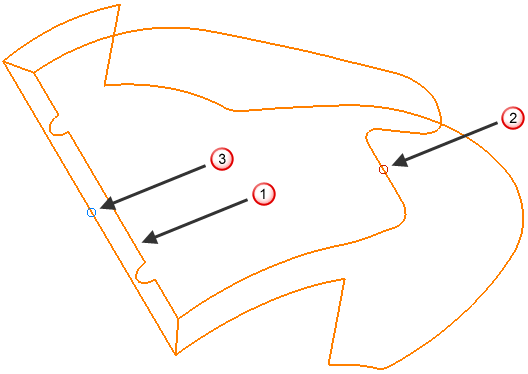

- Doppelklicken Sie auf die Kurve bei Punkt
, um die Kurveneditor-Registerkarte zu öffnen.
- Klicken Sie auf die Kurveneditor-Registerkarte > Erstellen-Gruppe > Kurven > Zusammengesetzt, um die Zusammengesetzte Kurve erstellen-Symbolleiste anzuzeigen.
- Klicken Sie auf die erste Markierungspunkt-Schaltfläche
.
- Klicken Sie auf die Kurve bei Punkt
. Dadurch wird ein roter Kreis am Auswahlpunkt platziert..
Um den Markierungspunkt zu entfernen, klicken Sie auf die erste Markierungspunkt-Schaltfläche
und dann auf den Markierungspunkt.
Wenn der Kreis blau ist, haben Sie die zweite Markierungspunkt-Schaltfläche und nicht die erste ausgewählt.
- Klicken Sie auf die zweite Markierungspunkt-Schaltfläche .
- Klicken Sie auf die Kurve bei Punkt
. Dadurch wird ein blauer Kreis am Auswahlpunkt platziert..
- Klicken Sie auf die Kurve bei Punkt .

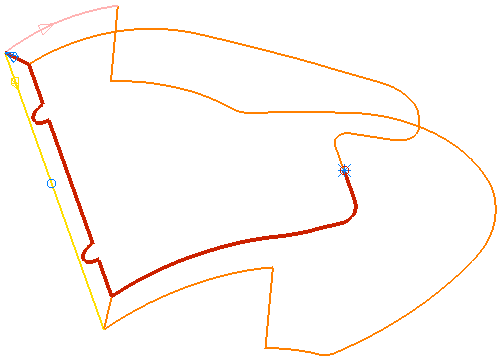

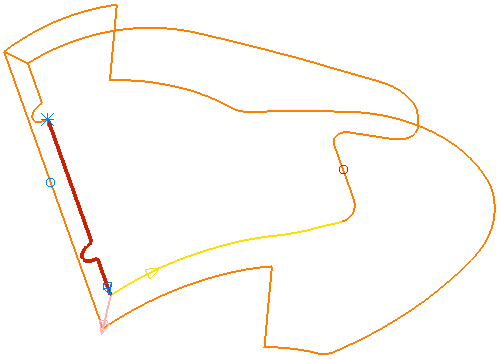

- Klicken Sie auf die gelbe Kurve. Die Kurvenerstellung für zusammengesetzte Kurven bewegt sich soweit, bis der erste Markierungspunkt, erreicht ist. Es kehrt dann um und bewegt sich zum nächsten Verzweigungspunkt
.

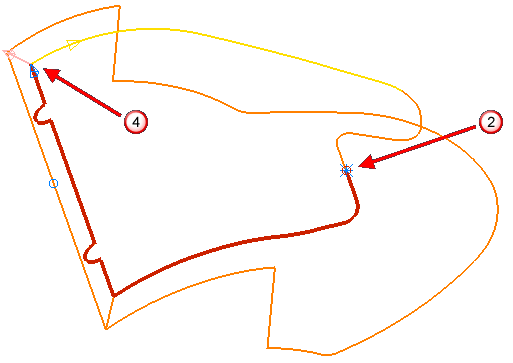

- Klicken Sie auf die rosafarbene Kurve.
- Klicken Sie auf die gelbe Kurve. Die Kurvenerstellung für zusammengesetzte Kurven bewegt sich soweit, bis der zweite Markierungspunkt erreicht ist und hält dann an.

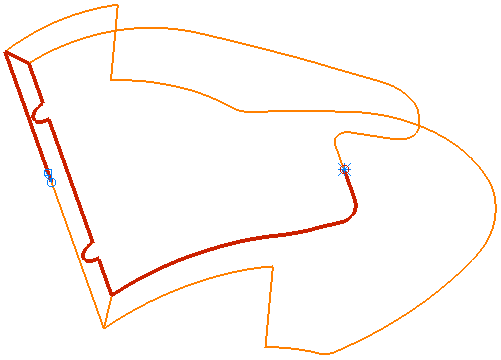

PowerMill ignoriert den Markierungspunkt, wenn Sie einen Pfad wählen, der nicht auf den Markierungspunkt trifft.
Der erste Markierungspunkt zeigt den Start- und Endpunkt der geschlossenen zusammengesetzten Kurve an.
Der zweite Markierungspunkt, der nicht beachtet wird.
- Klicken Sie auf
auf der Zusammengesetzte Kurve erstellen-Symbolleiste.
- Klicken Sie auf die Kurveneditor-Registerkarte > Beenden-Gruppe > Zuweisen.
