Die verfügbaren Optionen für die Modus-Liste hängen von Ihrer Werkzeugachsen-Wahl ab.
Führungswinkel/Neigungswinkel
Bei einer Werkzeugachse des Typs Führungswinkel/Neigungswinkel wird der Führungswinkel relativ zur Referenzrichtung in der Verfahrrichtung gemessen. Der Neigungswinkel wird relativ zur Ebene, die die Referenzrichtung und die Richtung der Werkzeugbewegung enthält, gemessen. Daher ist bei einem Führungswinkel von 0 und einem Neigungswinkel von 0 das Werkzeug an der Referenzrichtung ausgerichtet.
Für diese Werkzeugachsendefinition liegen folgende Optionen in der Modus-Liste vor:
- Kontaktnormale — Dies misst den Führungswinkel von der Kontaktnormalen des Werkzeugwegs ausgehend. Dies ist die Standardoption.

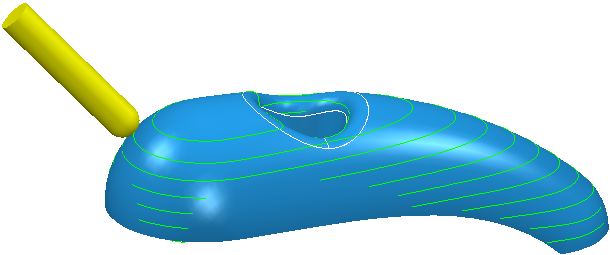

Dieses Beispiel verwendet einen konstanten Z-Höhen-Werkzeugweg mit einer Werkzeugachse von:
Führungswinkel von 0
Neigungswinkel von 0
Modus des Typs Kontaktnormale.
- Vertikal — Dies misst den Führungswinkel von der Z-Achse ausgehend.

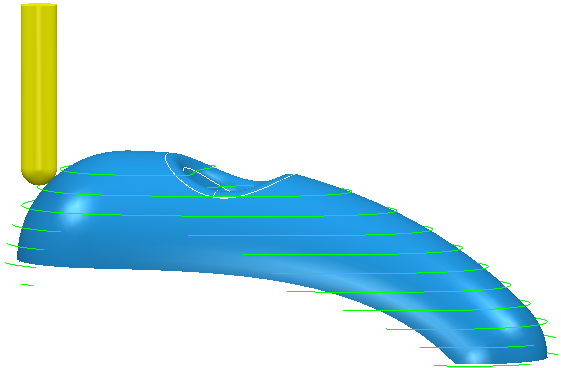

Dieses Beispiel verwendet einen konstanten Z-Höhen-Werkzeugweg mit einer Werkzeugachse von:
Führungswinkel von 0
Neigungswinkel von 0
Modus des Typs Vertikal.

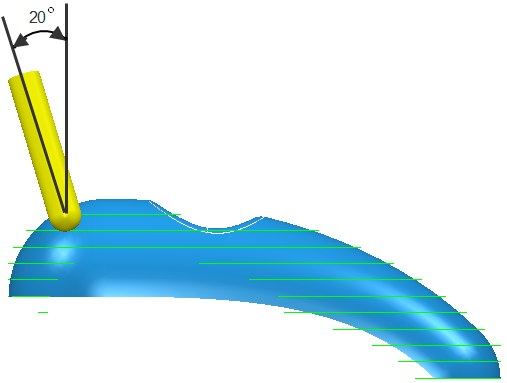

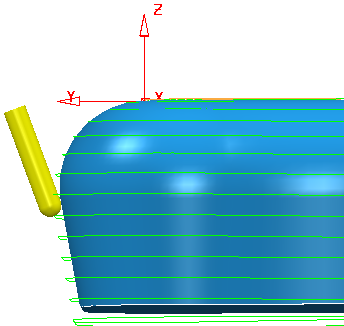

Dieses Beispiel verwendet einen konstanten Z-Höhen-Werkzeugweg mit einer Werkzeugachse von:
Führungswinkel von 20
Neigungswinkel von 0
Modus des Typs Vertikal.
- PowerMill 2012 R2 – Das in PowerMill 2012 R2 verfügbare Verhalten, bei dem in den meisten Fällen der Modus Vertikal verwendet wurde.
Die Strategien, für die ein anderer Modus als Vertikal verwendet wurde, lauten:
|
Strategie |
PowerMill 2012 R2-Modus |
|
Eingebettetes Muster |
Kontaktnormale |
|
Flusslinie |
Kontaktnormale |
|
Parametrische Spirale |
Hinterschnittwinkel |
|
Muster, unter Verwendung des Werkzeugwegs |
Referenz-Werkzeugachse |
|
Profil |
Kontaktnormale |
|
Projektion (Kurve, Linie, Ebene, Punkt, Fläche) |
Vorschaurahmen-Normale |
|
Flächenbearbeitung |
Kontaktnormale |
- Vorschaurahmen-Normale — Dies misst den Führungswinkel von der Normalen ausgehend bis zum Muster, das den Vorschaurahmen bildet.

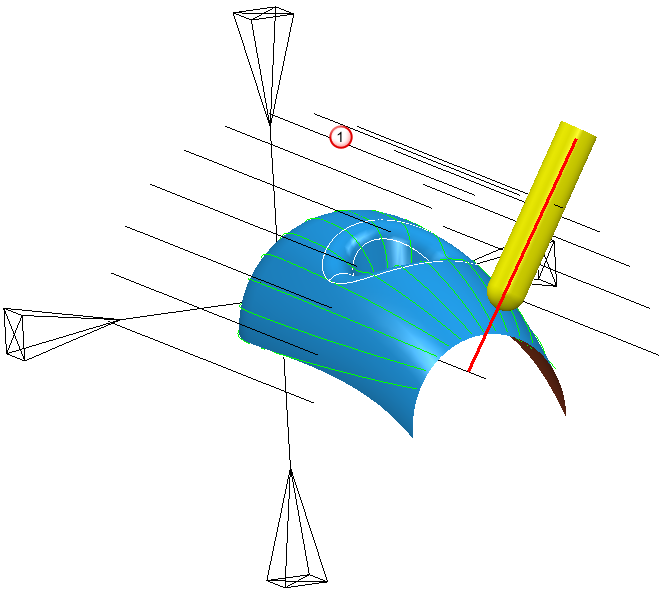

Dieses Werkzeug verwendet einen Linienprojektions-Werkzeugweg mit einer Werkzeugachse von:
Führungswinkel von 0
Neigungswinkel von 0
Modus des Typs Vorschaurahmen-Normale.
VorschaurahmenDas Werkzeug befindet senkrecht zum Muster (oder dem Vorschaurahmen).
- Referenz-Werkzeugachse — Dies misst den Führungswinkel von der Werkzeugachse ausgehend, die vom Referenzwerkzeugweg eingesetzt wird. Diese Option ist nur bei Musterschlichten-Werkzeugwegen, die einen Werkzeugweg als Leitkurve verwenden, verfügbar.

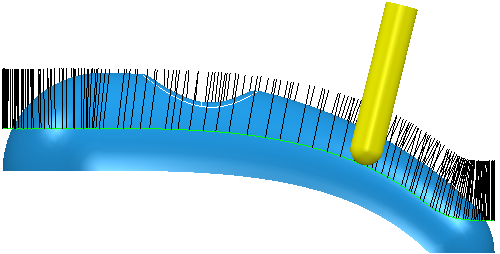

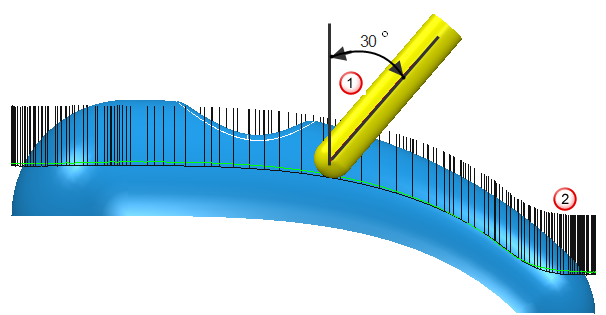

Dieses Beispiel enthält einen Muster-Werkzeugweg, für den ein Referenzwerkzeugweg als Leitkurve und eine Werkzeugachse mit den folgenden Werten verwendet werden:
Führungswinkel von 30
Neigungswinkel von 0
Modus des Typs Referenz-Werkzeugachse
Voreil-Winkel
– Werkzeugachse des Referenzwerkzeugwegs - Tangentennormale — Dies misst den Führungswinkel ausgehend von der Senkrechten bis zur Tangentenrichtung der Referenzkurve. Diese Option ist nur bei Musterschlichten-Werkzeugwegen, die ein Muster als Leitkurve verwenden, verfügbar.
In diesem Beispiel wird ein Muster-Werkzeugweg mit einer Werkzeugachse mit den folgenden Werten verwendet:
Führungswinkel von 0
Neigungswinkel von 0
Modus des Typs Tangentennormale
- Hinterschnittwinkel — Dies misst den Führungswinkel von der Projektionsrichtung ausgehend, die mit dem festgelegten Grad des Hinterschnitts übereinstimmt. Diese Option ist nur für parametrische spiralförmige Werkzeugwege verfügbar.

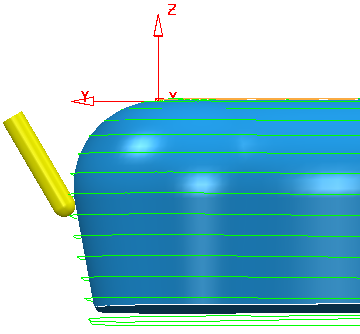

In diesem Beispiel wird ein parametrischer, spiralförmiger Werkzeugweg mit einem Hinterschnittwinkel von 10
und einer Werkzeugachse mit folgenden Werten verwendet:Werkzeugachse des Typs Führungswinkel/Neigungswinkel
Führungswinkel von 0
Neigungswinkel von -20
Modus des Typs Hinterschnittwinkel
Es werden die gleichen Optionen verwendet, ausgenommen:
Modus des Typs Vertikal.
Werkzeugachse von Hin... oder Von...
Bei Werkzeugachsen von Hin... oder Von... liegen folgende Modus-Optionen vor:
- Vorschaurahmen — Die Werkzeugachse wird im Vorschaurahmen festgelegt, und anschlie0end wird der Werkzeugweg auf das Modell projiziert.

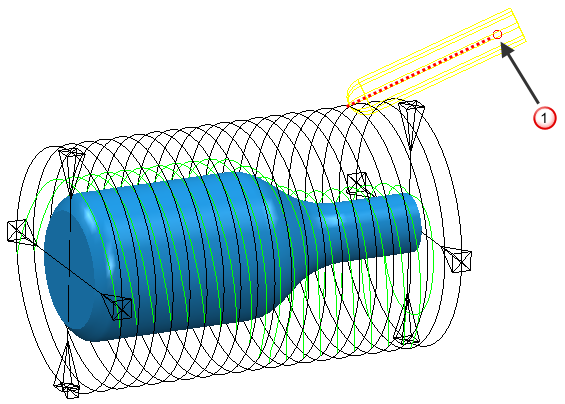

Werkzeugachse des Typs Vom Punkt weg
Modus des Typs Rahmenvorschau
– Vom Punkt wegDie Werkzeugachse verläuft nicht durch den unter Vom Punkt weg angegebenen Punkt. Wenn Sie jedoch das Werkzeug auf den Vorschaurahmen versetzen, würde die Werkzeugachse durch den unter Vom Punkt weg angegebenen Punkt verlaufen.
- Werkzeugweg — Der Werkzeugweg wird auf das Modell projiziert, bevor die Werkzeugachse auf dem Modell definiert wird.

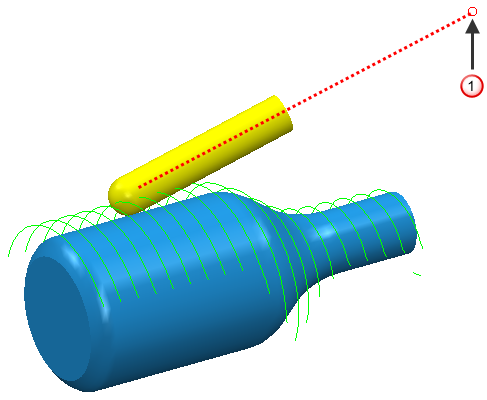

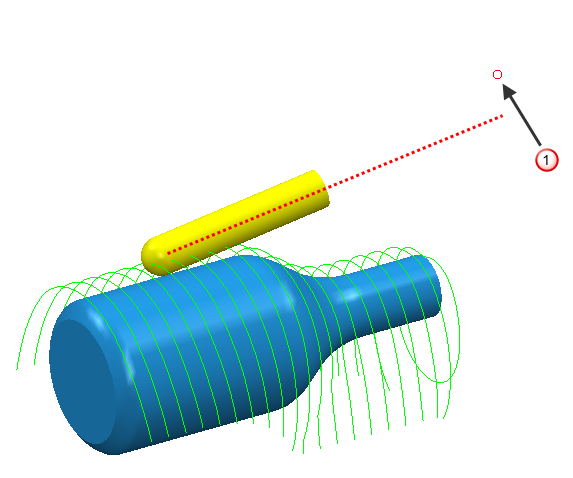

Werkzeugachse des Typs Vom Punkt weg
Modus des Typs Werkzeugweg
Die Werkzeugachse verläuft durch den unter Vom Punkt weg angegebenen Punkt.
